Paso 1. Instalación

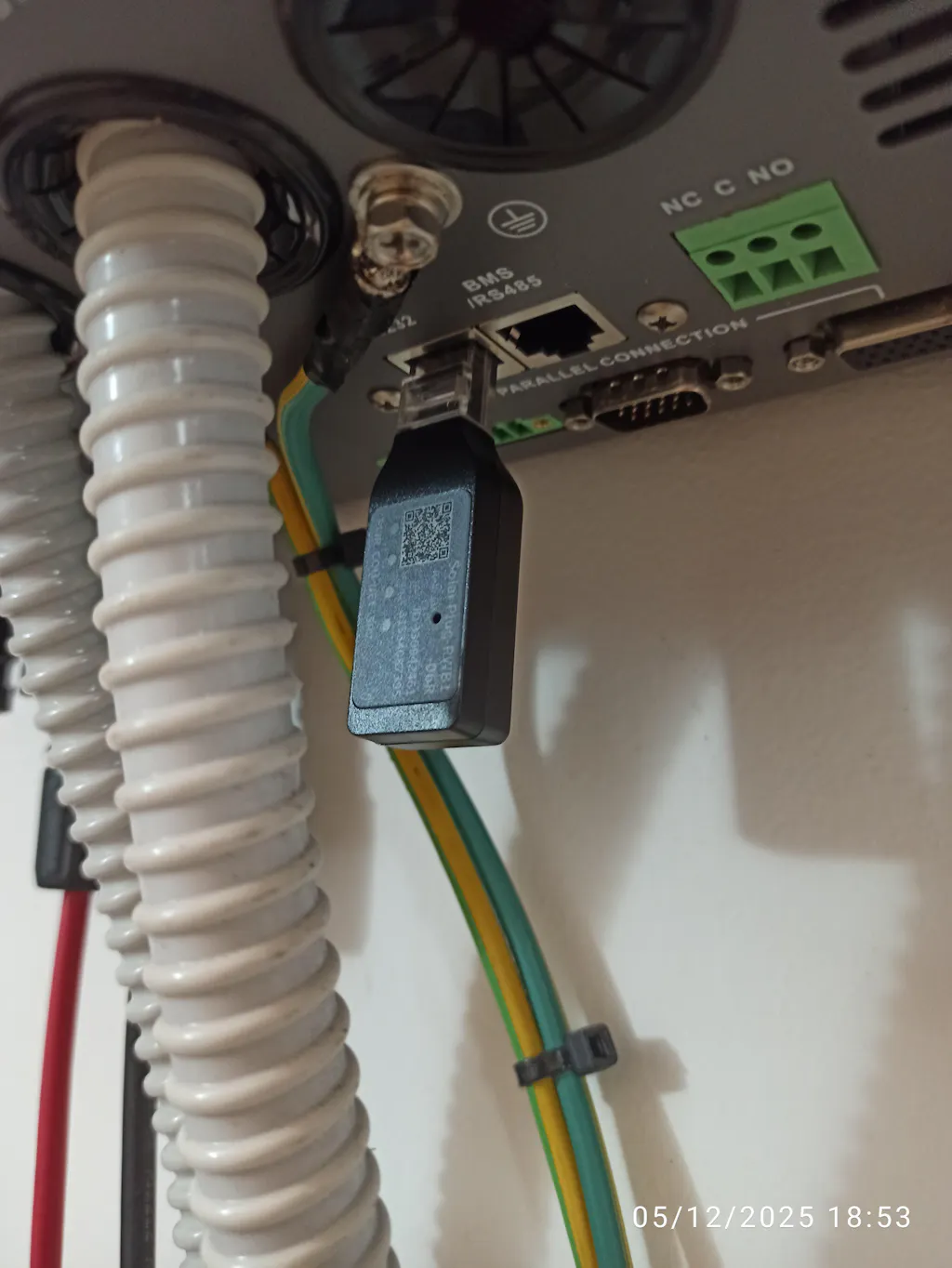

① Alinee el conector de aviación RJ45 del Wi-Fi Plug Pro con el inversor y conéctelo.
② Confirme el estado del indicador LED (cuando 4 indicadores LED permanecen encendidos, muestran el estado de funcionamiento normal).
Nota:
1. Este módulo WIFI solo es compatible con el siguiente inversor:
POW-RELAB 3KU
POW-RELAB 3KE
POW-RELAB 5KU
POW-RELAB 5KE
POW-RELAB 10KU
POW-RELAB 10KE
2. No coloque el módulo wifi directamente sobre el inversor para evitar interferencias.
Paso 2. Conexión de enrutador inalámbrico
2.1 Descargar APP y conexión Wi-Fi
① Escanee el código QR de la portada de esta guía y descargue la APLICACIÓN.
② Abra la APLICACIÓN y seleccione "BLE Config" en la interfaz de inicio de sesión.
2.2 Configuración de Wi-Fi
① Espere a que la APLICACIÓN busque dispositivos bluetooth cercanos y seleccione el dispositivo bluetooth con el mismo número PN que WFBLE.RTU.PlugPro para emparejarlo y conectarlo.
② Después de que la conexión sea exitosa, vaya a "Configuración de red".
2.3 Configuración de red
① enrutador y contraseña que pueden acceder a Internet, y haga clic en "Configuración" para completar la configuración de red.
② Después de que el recopilador de datos se reinicie exitosamente y muestre que "la configuración de Wi-Fi fue exitosa", haga clic en el botón confirmar.
Paso 3. Crear cuenta y registrador de datos
3.1 Crear cuenta
① Abra la APLICACIÓN, toque el botón Registrarse.
② De acuerdo con la información solicitada, complete la creación de una cuenta.
3.2 Agregar registrador de datos
① Inicie sesión en la cuenta y haga clic en el botón de lista en la parte inferior de la página de inicio.
② Toque el botón “+” en la esquina superior derecha de la página de la lista.
③ Escanee el PN del registrador de datos en WFBLE.RTU.PlugPro o ingréselo manualmente.
④ Según las indicaciones, escriba la información para terminar de agregar el registrador de datos.
