Instalación de Inversores y Conceptos Básicos del Sistema

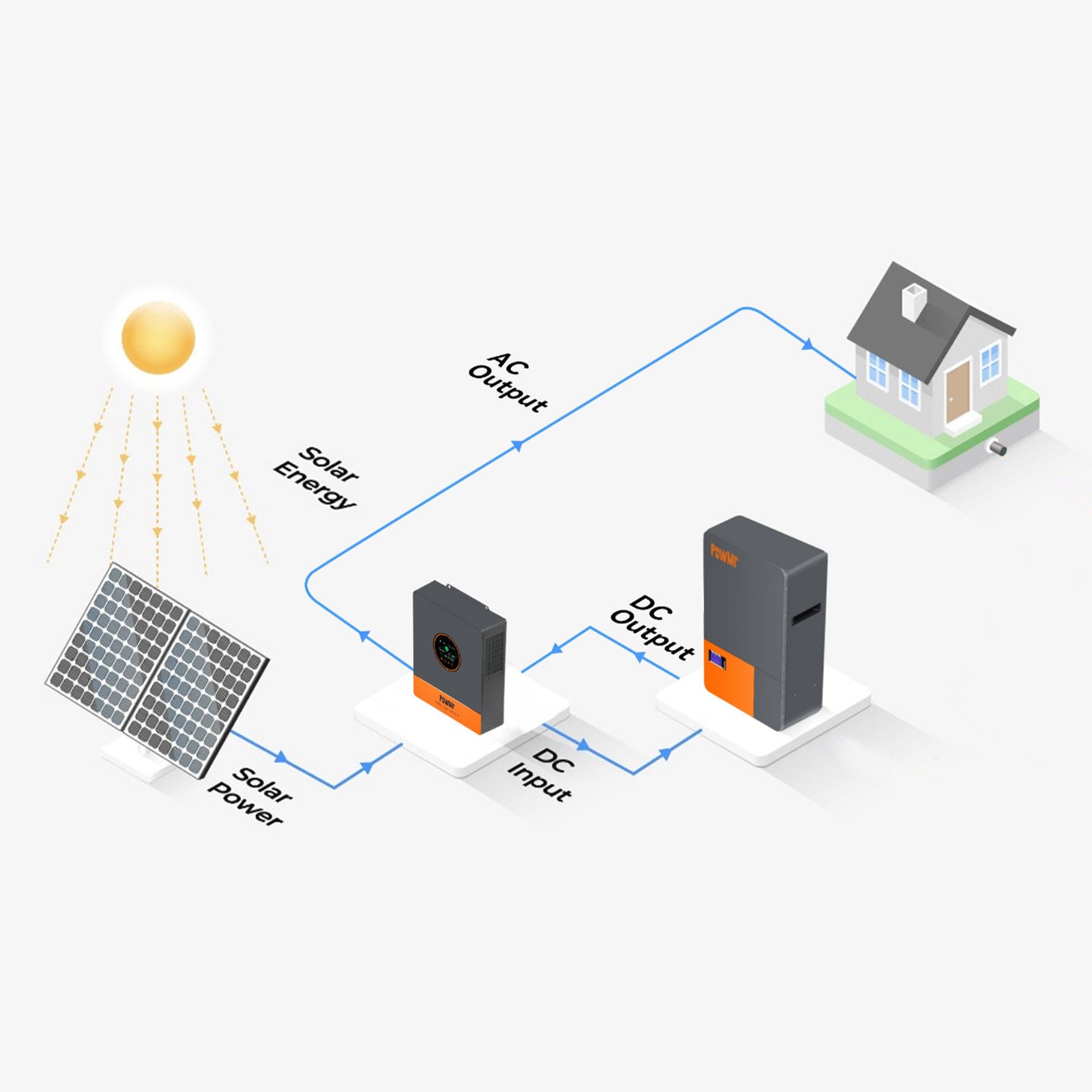

¿Qué incluye un sistema de inversor solar?
Un sistema típico de inversor solar híbrido incluye paneles solares, un banco de baterías, entrada de red o generador, cargas de CA y el propio inversor. Los paneles solares proporcionan energía de CC, la batería almacena energía, la red o el generador pueden proporcionar carga de respaldo, y el inversor convierte la energía en corriente alterna para las cargas del hogar o negocio.
¿Qué debo verificar antes de instalar un inversor solar?
Verifique la potencia nominal del inversor, el voltaje de la batería, el voltaje de entrada del panel fotovoltaico, el tipo de salida de CA, el tamaño del cable, la clasificación del interruptor, el método de puesta a tierra, la ubicación de la instalación y los requisitos del código eléctrico local.
¿Necesito un interruptor entre los paneles solares y el inversor?
Sí, se recomienda un interruptor adecuado para el sistema fotovoltaico para desconectar el conjunto solar de forma segura durante la instalación, el mantenimiento o situaciones de emergencia.
¿Por qué importa el voltaje de circuito abierto en los paneles solares?
El voltaje de circuito abierto (Voc) de los paneles fotovoltaicos aumenta cuando se conectan en serie. Si el Voc total supera el voltaje máximo de entrada de PV del inversor, el inversor puede dañarse.

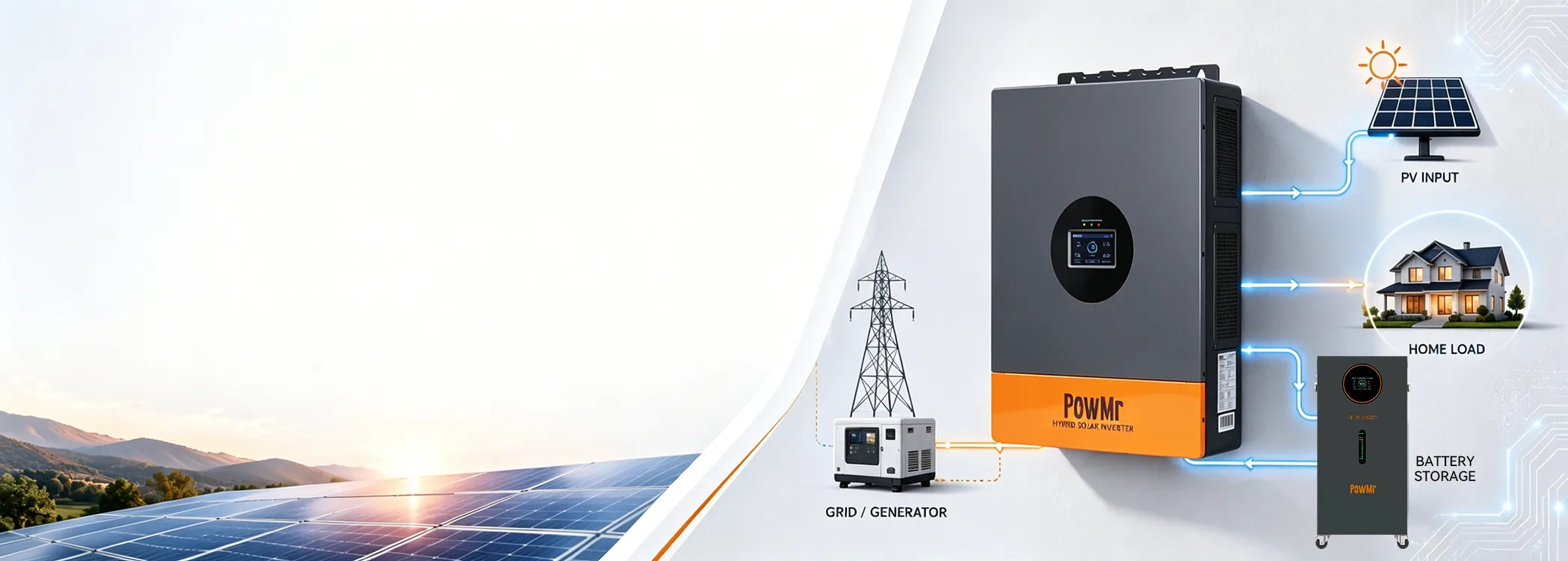

Construya el sistema inversor adecuado
- Entrada Solar：Alimenta las cargas y carga la batería.
- Almacenamiento de Batería：Suministra energía cuando no hay disponibilidad solar o de la red.
- Red / Generador：Proporciona energía de respaldo y carga la batería.
- Cargas de CA：Alimenta electrodomésticos como luces, refrigeradores y aires acondicionados.
Construya el sistema inversor adecuado
- Entrada Solar：Alimenta las cargas y carga la batería.
- Almacenamiento de Batería：Suministra energía cuando no hay disponibilidad solar o de la red.
- Red / Generador：Proporciona energía de respaldo y carga la batería.
- Cargas de CA：Alimenta electrodomésticos como luces, refrigeradores y aires acondicionados.
Guía de instalación de inversores solares
Sigue esta guía paso a paso para la instalación del inversor solar, planifica la entrada fotovoltaica, conecta la batería y el cableado de CA, y configura los ajustes del inversor de forma segura.
Planifica tu sistema
Voltaje del panel solar y potencia total
Batería de plomo-ácido / litio / LiFePO₄
110V/120V; 220V/230V CA
Confirma la potencia total de tus electrodomésticos
Conectar el sistema
Conecte los paneles solares a los terminales de entrada FV
Conecta la batería con la polaridad correcta
Energía de la red o generador
Conectar electrodomésticos
Configurar y poner en marcha
Seleccione el tipo y la capacidad correcta de la batería
Establecer prioridad de carga solar, de red o híbrida
Elige el modo de funcionamiento según tus necesidades de energía
Verifique el voltaje, la corriente y los parámetros de seguridad
Requisitos para la instalación de inversores solares
Condiciones de instalación en interiores y exteriores para una instalación segura del inversor, ventilación adecuada, disipación de calor, protección contra el clima y fiabilidad del sistema a largo plazo.
Instalación interior
Instale el inversor solar en un área interior limpia y seca, alejada de la humedad y la exposición al agua
Deje suficiente espacio alrededor del inversor para la disipación de calor y un funcionamiento estable
Ambos lados: ≥200 mm; Parte superior: ≥500 mm
Mantenga el inversor alejado de fuentes de calor directas, materiales inflamables y gases corrosivos
Deje suficiente espacio para la conexión de cables, la inspección del sistema y el mantenimiento futuro
Instalación al aire libre
Instale el inversor bajo un refugio para evitar la lluvia directa, la luz solar intensa y la exposición prolongada a los rayos UV
Use una cubierta impermeable o un gabinete protector si el inversor está instalado en un área semi-exterior
Monte el inversor en una pared o estructura de soporte firme, plana y segura
Evita áreas con mucho polvo, arena, viento fuerte o mala circulación de aire
Guía de instalación de sistemas solares para exteriores para principiantes
Aprende a planificar, conectar y configurar tu sistema inversor para una energía confiable fuera de la red o de respaldo.
Errores en la instalación de inversores solares: qué evitar antes de cablear tu sistema
Evite errores comunes en el cableado del inversor solar, batería, entrada fotovoltaica, puesta a tierra y configuración en paralelo antes de la instalación.
Errores de seguridad y protección
Riesgo de sobrecalentamiento o protección deficiente
Puede superar los límites del sistema
Puede dañar componentes clave del sistema
Aumenta los riesgos de descarga eléctrica y de seguridad
Los animales pequeños pueden causar cortocircuitos
Puede causar fallos en el sistema o averías en el equipo
Errores en la instalación y el mantenimiento
Puede afectar el rendimiento del sistema paralelo
Hace que la resolución de problemas sea más difícil
Reduce la generación de energía
Puede dañar la superficie del panel
Puede afectar la refrigeración e vida útil del inversor
Puede dañar o acortar la vida útil de la batería
Errores de configuración y compatibilidad
Puede sobrecargar el controlador, el inversor o la batería
Puede superar el límite de entrada del inversor y causar daños
Puede no cumplir con las necesidades de potencia del inversor o del sistema
Puede impedir la conexión exitosa de la aplicación del inversor
Puede causar fallo en la comunicación paralela
