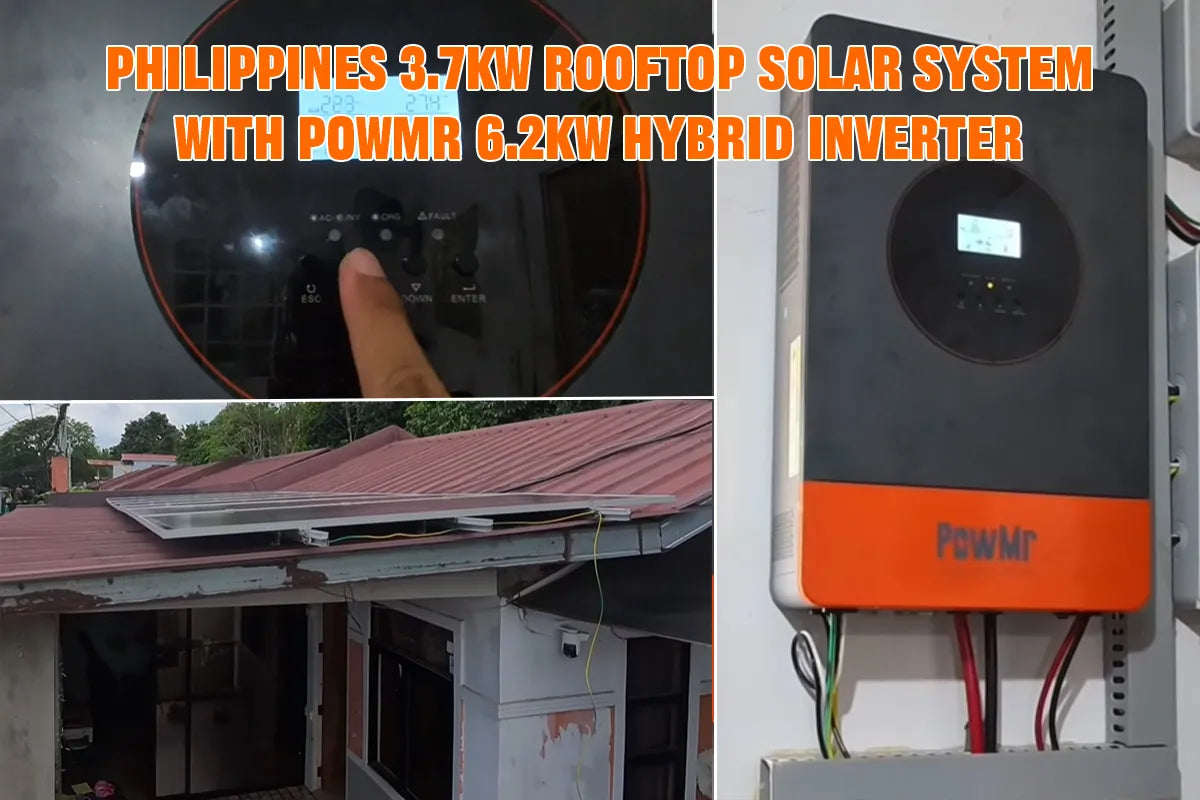

Sistema solar en azotea de 3.7kW en Filipinas con inversor híbrido PowMr de 6.2kW

Philippines 3.7kW Rooftop Solar System with PowMr 6.2kW Hybrid Inverter

Kevin, de Filipinas, usó un inversor híbrido PowMr de 6,2 kW con un conjunto solar de techo de 3,7 kW para construir uno de los sistemas solares domésticos de bricolaje más prácticos, que mantiene en funcionamiento las cargas diarias del hogar y reduce la dependencia de su familia de la red eléctrica.

Su conjunto solar de techo de 3,7 kW utiliza seis paneles de 620 W, junto con un inversor híbrido PowMr de 6,2 kW y un banco de baterías LiFePO4 de 48 V y 11,5 kWh. Al funcionar en modo SBU —primero la energía solar, luego la batería y la red como respaldo—, alimenta las cargas cotidianas, como las luces, el refrigerador y las lavadoras, e incluso puede mantener funcionando toda la noche un aire acondicionado inverter de 1 HP con la energía solar almacenada.


¿Cómo funciona el modo SBU de la mañana a la noche?

Kevin configuró su inversor híbrido PowMr de 6,2 kW en modo SBU (Solar → Batería → Red): primero la energía solar, luego la batería y, por último, la red eléctrica. En un día normal, funciona así:

Mañana (cuando sale el sol): En cuanto su conjunto solar de techo de 3,7 kW (seis paneles de 620 W) empieza a producir energía, el inversor hace dos cosas a la vez: alimenta las cargas del hogar y carga la batería  LiFePO4 de 48 V con el excedente. Las luces, el enrutador, el refrigerador y otras cargas matutinas funcionan principalmente con energía solar, y es entonces cuando comienza el periodo de carga diurna.

Mediodía (pico de producción solar): Este es el principal periodo de carga de la batería. Cuando la luz solar es intensa, el inversor puede aumentar la corriente de carga, hasta unos 50 A en el caso de Kevin, lo que equivale a aproximadamente 2,4 kW que entran en la batería (48 V × 50 A). Esto permite que la batería se recargue rápidamente en solo unas horas, mientras el sistema también cubre cargas diurnas más elevadas, como la lavadora. Kevin también programa las tareas que consumen mucha energía para el mediodía, a fin de aprovechar directamente una mayor cantidad de energía solar.

Tarde y noche (después del atardecer): La carga solar prácticamente se detiene y la casa funciona con la energía de la batería. El consumo nocturno suele ser de unos 500–800 W, incluido un aire acondicionado inverter de 1 HP que funciona toda la noche con la energía almacenada. Cuando el voltaje de la batería cae hasta el umbral de retorno a la red que Kevin configuró en el inversor, el sistema cambia automáticamente a la red eléctrica como respaldo, por lo que esta es solo una medida de seguridad y no la fuente principal.


Cálculo del uso de la batería durante la noche

En los sistemas solares domésticos de bricolaje, la autonomía durante la noche depende del banco de baterías solares y es fácil calcularla:

Autonomía de la batería (horas) ≈ capacidad utilizable de la batería (kWh) ÷ consumo nocturno medio (kW)

La capacidad de almacenamiento de las baterías de Kevin es de unos 11.5 kWh, con una batería LiFePO4 de 48 V. Con aproximadamente un 90% de capacidad utilizable, quedan alrededor de 10.3 kWh para usar durante la noche.

Su consumo nocturno habitual es de unos 500-800 W (0.5-0.8 kW), y el aire acondicionado inverter de 1 HP es el aparato que más consume. Con el aire acondicionado en marcha, su inversor híbrido de 6.2 kW de PowMr suele tomar unos 12-19 A de la batería. El cálculo de potencia coincide:

Potencia (W) ≈ voltaje de la batería × corriente de descarga

48 V × 12 A ≈ 576 W

48 V × 19 A ≈ 912 W

Con la fórmula de autonomía:

  • A 0.5 kW: 10.3 ÷ 0.5 ≈ 20.6 horas
  • A 0.7 kW: 10.3 ÷ 0.7 ≈ 14.7 horas
  • A 0.8 kW: 10.3 ÷ 0.8 ≈ 12.9 horas

Así que, con una buena carga durante el día gracias a su sistema solar de 3.7 kW en el techo, esta instalación normalmente puede cubrir toda la noche con los consumos básicos del hogar y el aire acondicionado. Si la batería no está completamente cargada o el aire acondicionado funciona con mayor intensidad, la autonomía disminuye. Cuando el voltaje alcanza el umbral de conexión a la red configurado en el inversor, el sistema cambia automáticamente a la alimentación de respaldo de la red eléctrica, para que la casa siga teniendo electricidad.


Cálculo del tiempo de carga de la batería

En la instalación de sistemas solares domésticos de bricolaje de Kevin, el tiempo de carga de la batería depende de cuánta energía solar pueda enviar su inversor al banco de baterías solares, y es fácil calcularlo:

Tiempo de carga de la batería (horas) ≈ capacidad de la batería que se va a recargar (kWh) ÷ potencia de carga (kW)

Cuando la luz solar es intensa, el inversor híbrido de 6.2 kW de PowMr de Kevin puede cargar su banco de baterías solares LiFePO4 de 48 V a unos 50 A. La potencia de carga es:

Potencia de carga (kW) ≈ voltaje de la batería × corriente de carga ÷ 1000
48 V × 50 A ÷ 1000 = 2.4 kW

Su batería tiene una capacidad de unos 11.5 kWh. De casi vacía a completamente cargada (antes de las pérdidas):

11.5 ÷ 2.4 ≈ 4.8 horas

Con aproximadamente un 90% de capacidad utilizable (alrededor de 10.3 kWh):

10.3 ÷ 2.4 ≈ 4.3 horas

En la práctica, suele ser más rápido, porque la batería rara vez se descarga por completo durante la noche y todavía conserva carga por la mañana. Al mediodía, su sistema solar de 3.7 kW en el techo alimenta primero los consumos de la casa y luego envía el excedente de energía a la batería solar, así que en los días soleados el banco puede recargarse en unas pocas horas. En los días nublados, o cuando la demanda del hogar es alta, se destina menos potencia a la carga y el tiempo de carga de la batería aumenta.
