Schritt 1. Installation

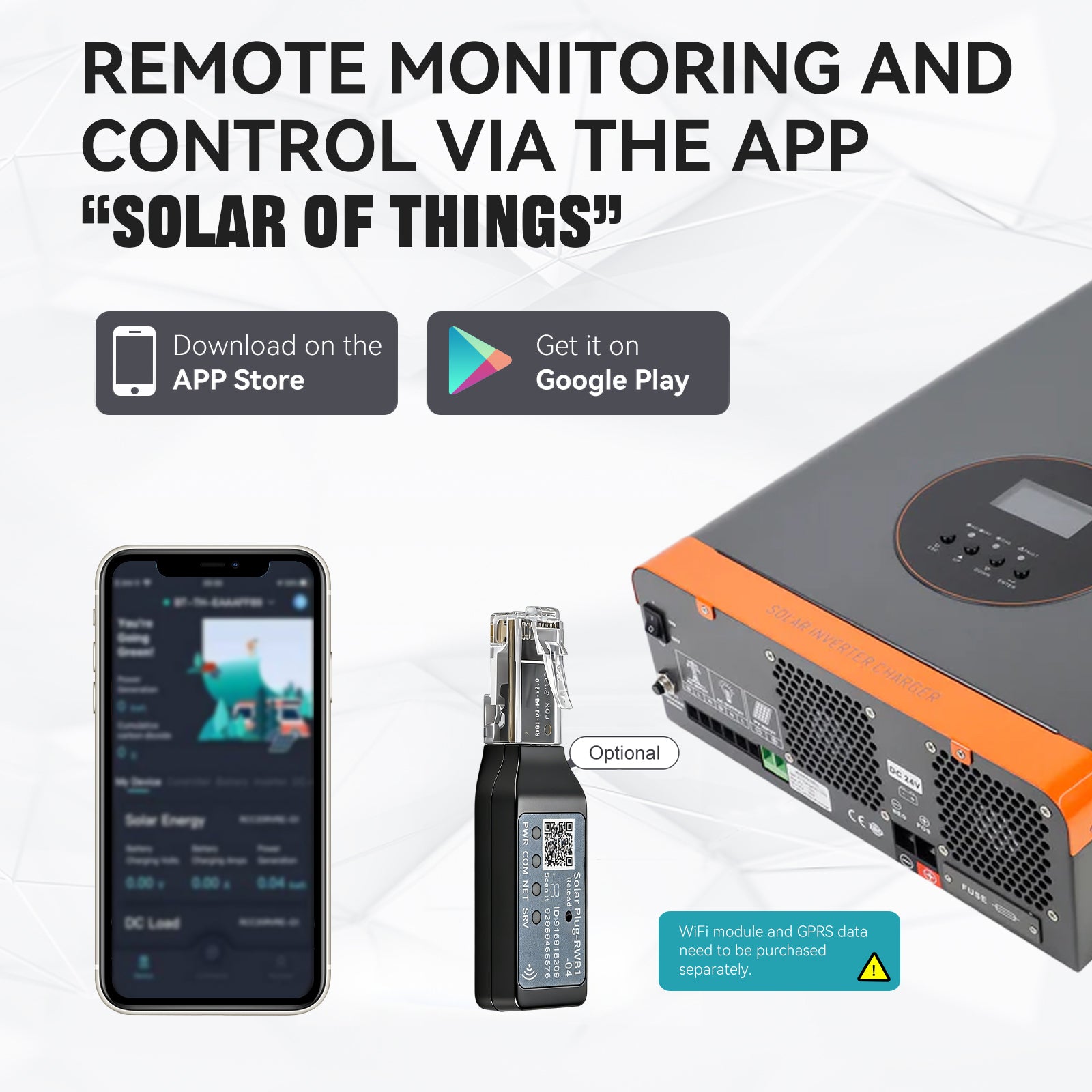

① Richten Sie den RJ45-Luftfahrtstecker des Wi-Fi Plug Pro am Wechselrichter aus und stecken Sie ihn ein.
② Bestätigen Sie den Status der LED-Anzeige (wenn 4 LED-Anzeigen dauerhaft leuchten und den normalen Betriebsstatus anzeigen).
Notiz:
1. Dieses WLAN-Modul ist nur mit dem folgenden Wechselrichter kompatibel:
POW-RELAB 3KU
POW-RELAB 3KE
POW-RELAB 5KU
POW-RELAB 5KE
POW-RELAB 10KU
POW-RELAB 10KE
2. Bitte platzieren Sie das WLAN-Modul nicht direkt auf dem Wechselrichter, um Störungen zu vermeiden.
Schritt 2. WLAN-Router-Verbindung
2.1 Laden Sie die APP und die WLAN-Verbindung herunter
① Scannen Sie den QR-Code auf dem Cover dieser Richtlinie und laden Sie die APP herunter.
② Öffnen Sie die APP und wählen Sie „BLE Config“ auf der Anmeldeoberfläche.
2.2 WLAN-Konfiguration
① Warten Sie, bis die APP nach Bluetooth-Geräten in der Nähe sucht, und wählen Sie zum Koppeln und Verbinden das Bluetooth-Gerät mit derselben PN-Nummer wie WFBLE.RTU.PlugPro aus.
② Nachdem die Verbindung erfolgreich hergestellt wurde, gehen Sie zu „Netzwerkeinstellungen“.
2.3 Netzwerkeinstellungen
① Router und Passwort, die auf das Internet zugreifen können, und klicken Sie auf „Einstellungen“, um die Netzwerkeinstellungen abzuschließen.
② Nachdem der Datensammler erfolgreich neu gestartet wurde und anzeigt, dass „die WLAN-Konfiguration erfolgreich war“, klicken Sie auf die Schaltfläche „Bestätigen“.
Schritt 3. Erstellen Sie ein Konto und einen Datenlogger
3.1 Konto erstellen
① Öffnen Sie die APP und tippen Sie auf die Schaltfläche Registrieren.
② Schließen Sie die Erstellung eines Kontos gemäß den Eingabeaufforderungsinformationen ab.
3.2 Datenlogger hinzufügen
① Melden Sie sich bei Ihrem Konto an und klicken Sie auf die Listenschaltfläche unten auf der Startseite.
② Tippen Sie auf die Schaltfläche „+“ in der oberen rechten Ecke der Listenseite.
③ Scannen Sie die Datenlogger-PN auf dem WFBLE.RTU.PlugPro oder geben Sie sie manuell ein.
④ Geben Sie entsprechend den Eingabeaufforderungen die Informationen ein, um das Hinzufügen des Datenloggers abzuschließen.
