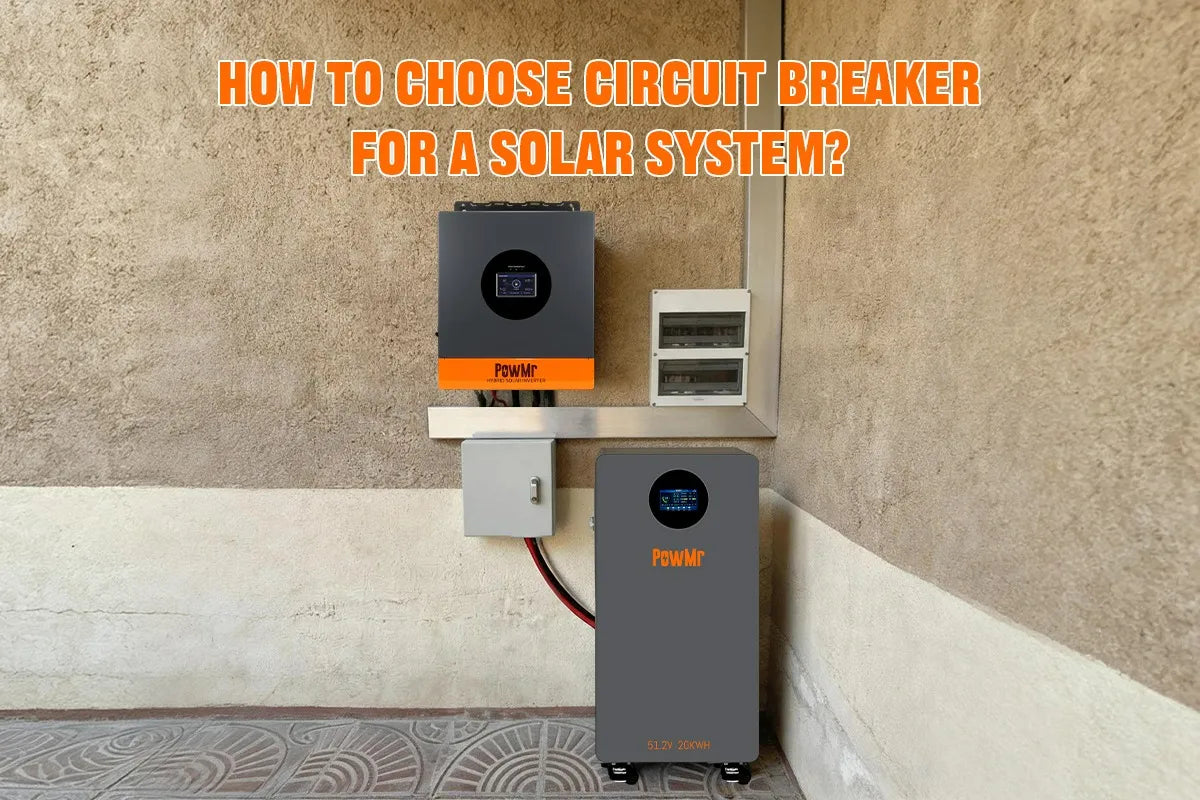

Wie wählt man einen Leitungsschutzschalter für eine Solaranlage aus?

Ein Solar-Leistungsschalter ist eine der wichtigsten Sicherheitsvorrichtungen in einer Solarstromanlage für Privathaushalte. Er trennt den Stromkreis bei Überstrom, Kurzschluss oder Wartungsarbeiten, um eine Überhitzung der Kabel, Geräteschäden und Brandgefahr zu vermeiden.

Dieser Leitfaden erklärt die Funktionsweise eines Solar-Leistungsschalters, vergleicht AC- und DC-Leistungsschalter und behandelt Auswahlhinweise für die Batterie-/PV-Seite sowie die Netz-/Lastseite – damit Sie den passenden Leistungsschalter für Ihr Solarwechselrichtersystem auswählen können.

Was ist ein Leistungsschalter in einer Solaranlage?

Ein Solar-Leistungsschalter ist ein Überstromschutz- und Trennvorrichtung, die in einer Solarstromanlage eingesetzt wird. Bei Überstrom, einem Kurzschluss oder Wartungsarbeiten trennt sie den betreffenden Stromkreis schnell, um Kabel, Wechselrichter, Batterien und andere Geräte zu schützen und gleichzeitig das Risiko von Bränden und Stromschlägen zu verringern.

In einem Solarwechselrichtersystem werden Leistungsschalter in der Regel in zwei Typen unterteilt: DC- und AC-Leistungsschalter. Sie werden in unterschiedlichen Stromkreisen eingesetzt, folgen unterschiedlichen Auswahlkriterien und sollten nicht austauschbar verwendet werden.

DC-Leistungsschalter vs. AC-Leistungsschalter: Wo liegt der Unterschied?

Der Hauptunterschied liegt in der Art des Stromkreises, den sie schützen. Ein DC-Leistungsschalter ist für Gleichstromkreise wie die Batterieleitung und die Seite der Solarmodule / des Solar-Ladereglers ausgelegt. Ein AC-Leistungsschalter ist für Wechselstromkreise wie Netzeingang und Lastausgang ausgelegt.

Sie unterscheiden sich auch darin, wie sie den Stromkreis unterbrechen. Bei Wechselstrom tritt auf natürliche Weise ein Nulldurchgang auf, sodass der Lichtbogen leichter gelöscht werden kann. Gleichstrom hat keinen Nulldurchgangspunkt, daher ist der Lichtbogen schwieriger zu unterbrechen – insbesondere bei hohem Batteriestrom oder hoher PV-Spannung. Deshalb sind DC- und AC-Leistungsschalter unterschiedlich konstruiert und können nicht gemischt oder austauschbar verwendet werden.

Vergleichstabelle: DC-Leistungsschalter vs. AC-Leistungsschalter

Wie funktioniert ein Leistungsschalter?

Während des normalen Betriebs bleibt der Leistungsschalter geschlossen, sodass Strom durch die Batterie-, PV-, Netz- oder Laststromkreise fließen kann.

Bei einer Überlastung oder einem Kurzschluss löst der Leistungsschalter aus und trennt den fehlerhaften Stromkreis, sobald der Strom den Schutzgrenzwert überschreitet. Dadurch werden eine Überhitzung der Kabel, Geräteschäden und Brandgefahr verhindert.

Für Wartungsarbeiten können Sie den Leistungsschalter auch manuell ausschalten, um den Stromkreis sicher zu trennen. Nachdem das Problem behoben wurde, schalten Sie ihn wieder ein, um die Stromversorgung wiederherzustellen.

In einem Solarsystem folgen AC- und DC-Leistungsschalter einem ähnlichen Schutzprinzip, jedoch sind DC-Lichtbögen schwieriger zu löschen. Daher benötigen die Batterie- und PV-Seite DC-Leistungsschalter, während auf der Netz- und Lastseite AC-Leistungsschalter verwendet werden.

Wichtige Faktoren bei der Dimensionierung eines Leistungsschalters

Bei der Dimensionierung eines Leistungsschalters für ein Solarsystem muss zunächst festgestellt werden, ob es sich um einen Gleich- oder Wechselstromkreis handelt. Wählen Sie anschließend die Nennwerte anhand von Strom, Spannung, Kabelquerschnitt und Installationsort. Die Auswahlkriterien unterscheiden sich auf den beiden Seiten, und die Leistungsschalter sind nicht austauschbar.

Auswahl des DC-Leistungsschalters (Batterie / PV)

1. DC-Leistungsschalter auf der Batterieseite
Schätzen Sie den maximalen Batterieentladestrom anhand der Wechselrichterleistung und der Batteriespannung:

Hierbei ist 0,9 ein geschätzter Wechselrichterwirkungsgrad und V die Spannung des Batteriesystems (z. B. 24 V oder 48 V). Multiplizieren Sie den berechneten Strom anschließend mit einem Sicherheitsfaktor von 1,25, um die Nennstromstärke des Leistungsschalters zu bestimmen.

Beispiel: Für einen 3-kW-24-V-Batteriewechselrichter (verwendet mit einer 24-V-Batteriebank): 3200 ÷ 24 ÷ 0,9 ≈ 139 A

Nach Anwendung des Sicherheitsfaktors 1,25: 139 × 1,25 ≈ 174 A

Für ein 3-kW-24-V-Solarsystem ist in der Regel ein 175–200-A-DC-Leistungsschalter geeignet.

Auswahl des AC-Leistungsschalters (Netz / Last)

1. AC-Leistungsschalter am Lastausgang
   Wählen Sie die Größe entsprechend der Nennleistung des Wechselrichters und dem tatsächlichen Laststrom.
   Beispiel: Bei einem 230-V-System entsprechen 3,2 kW ungefähr 3200 ÷ 230 ≈ 14 A; daher wird üblicherweise ein 16-A- oder 20-A-AC-Leistungsschalter verwendet (beachten Sie das Handbuch und die örtlichen Vorschriften).

Empfohlene Leistungsschaltertabelle für PowMr-Wechselrichter
