Wie funktionieren 120/240V Split-Phase-Wechselrichter?

Ein Split-Phase-Wechselrichter ist so konzipiert, dass er dem standardmäßigen Wohnstromsystem in Nordamerika entspricht, wo sowohl 120V als auch 240V Strom benötigt werden. Er bietet eine praktische Lösung, um alltägliche Haushaltsgeräte sowie leistungsstarke Geräte innerhalb eines einzigen integrierten Systems zu betreiben.

Um besser zu verstehen, wie ein Split-Phase-Wechselrichter funktioniert, werden wir seine Hauptkomponenten und Arbeitsprinzipien Schritt für Schritt erläutern. Dazu gehören die Rollen von L1, L2 und Neutralleiter, die verschiedenen Verkabelungskonfigurationen für 120V- und 240V-Ausgänge sowie die Anwendung dieser Modi in realen Wohnsituationen.



Was ist ein Split-Phase-Wechselrichter?

Ein Split-Phase-Wechselrichter ist ein leistungselektronisches Gerät, das Gleichstrom (DC) in Wechselstrom (AC) umwandelt und dabei gleichzeitig zwei Ausgangsspannungen erzeugt, die um 180 Grad phasenverschoben sind. Er bietet typischerweise drei Klemmen: L1, L2 und N (Neutralleiter). Die Spannung zwischen L1 und N beträgt 120V, ebenso die Spannung zwischen L2 und N, während die Spannung zwischen L1 und L2 die Summe der beiden ist und somit 240V ergibt.

Dieses Design ist hauptsächlich darauf ausgelegt, die elektrischen Standards von Regionen wie Nordamerika und Japan zu erfüllen, die Split-Phase-Stromversorgung verwenden, und ermöglicht es einem einzelnen Wechselrichter, gleichzeitig sowohl 120V- als auch 240V-Geräte zu versorgen.

Klemmen-Erklärung: L1, L2 und N

In einem Split-Phase-Wechselrichter oder einem 120/240V-Split-Phase-Stromversorgungssystem sieht man typischerweise drei Hauptausgangsklemmen: L1, L2 und N (Neutralleiter). Das Verständnis der Funktion dieser Klemmen ist entscheidend für die korrekte Installation und den sicheren Betrieb des Systems.

L1 und L2 sind zwei stromführende (heiße) Leiter, die um 180° phasenverschoben zueinander sind. In einem Standard-Split-Phase-System liefern L1 zu N 120V und L2 zu N ebenfalls 120V. Wenn man jedoch zwischen L1 und L2 misst, beträgt die Spannung 240V. Diese Konfiguration ermöglicht es dem System, sowohl Standard-120V-Lasten als auch leistungsstärkere 240V-Geräte zu unterstützen.

N (Neutralleiter) dient als Rückleiter für den Strom und bietet ein stabiles Bezugspotential. Bei 120V-Lasten führt die Neutralleitung den Rückstrom. Bei 240V-Lasten wird der Neutralleiter typischerweise nicht verwendet, da der Strom direkt zwischen L1 und L2 fließt.



Wie funktioniert ein Split-Phasen-Wechselrichter?

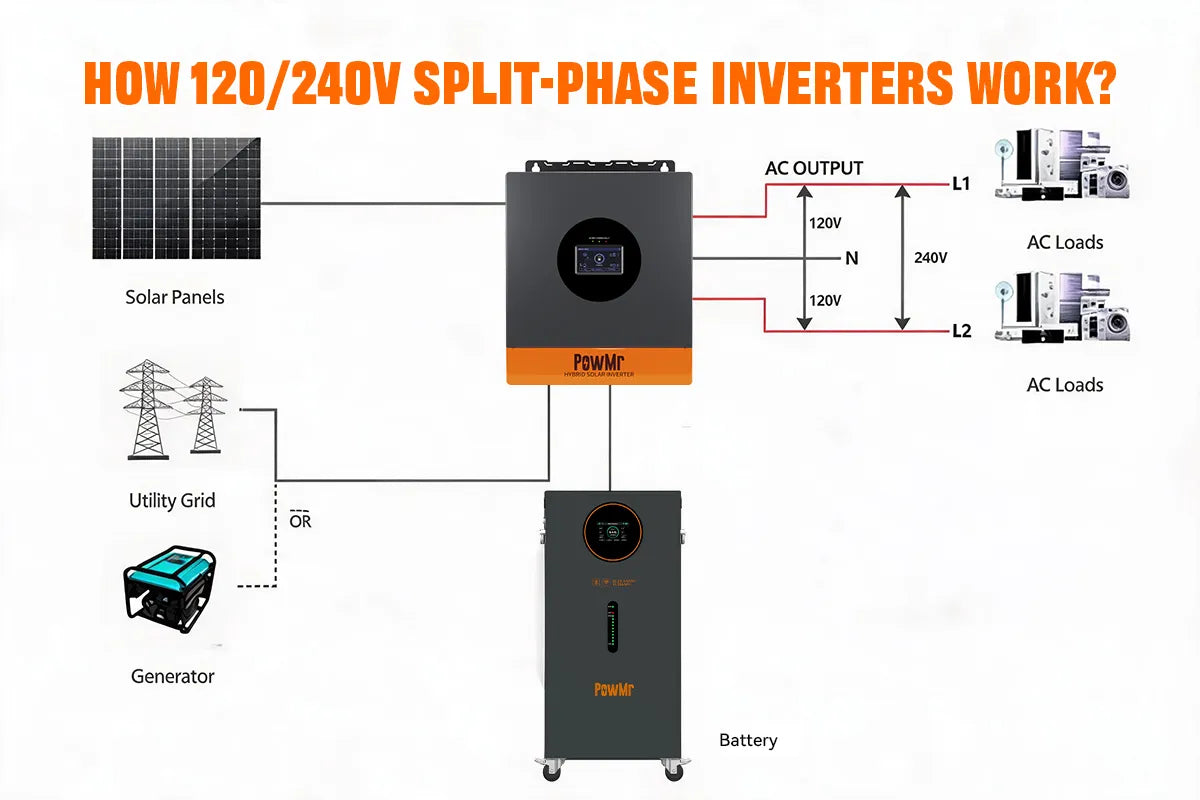

Die Funktion eines Split-Phasen-Wechselrichters besteht darin, Gleichstrom, der von Photovoltaikmodulen oder Batterien erzeugt wird, in nutzbaren Wechselstrom für Wohnanwendungen umzuwandeln und dabei einen 120V/240V Split-Phasen-Ausgang bereitzustellen. Wie im Diagramm gezeigt, kann der Wechselrichter 120V-Haushaltslasten wie Beleuchtung, Fernseher und Standardsteckdosen mit Strom versorgen. Gleichzeitig kann er auch 240V-Hochlasten unterstützen, darunter Klimaanlagen, Waschmaschinen, elektrische Wassererhitzer und Ladestationen für Elektrofahrzeuge.

Durch die Simulation der Split-Phasen-Struktur des Versorgungsnetzes stellt der Wechselrichter eine standardisierte Spannungsbeziehung zwischen L1, L2 und N her, wodurch ein einzelnes System sowohl Niederspannungs- als auch Hochspannungsgeräte unterstützen kann. Wenn Netzstrom verfügbar ist, kann er auch in Koordination mit der Versorgungsquelle arbeiten und so eine stabilere und flexiblere Stromlösung für das Zuhause bieten.

Die drei Verdrahtungsmodi für den 120V/240V Split-Phasen-Ausgang

Ein 120V/240V Split-Phasen-Wechselrichter kann je nach Lastanforderungen des Systems unterschiedlich verdrahtet werden. Im Allgemeinen gibt es drei gängige Verdrahtungsmodi: Reiner 120V-Lastmodus, Reiner 240V-Lastmodus und gleichzeitiger 120V & 208V Hybrid-Lastmodus.

Der Hauptunterschied zwischen diesen Modi liegt nicht in der Leistungsausgabe des Wechselrichters selbst, sondern darin, wie L1, L2 und N (Neutralleiter) verbunden sind und wie die Lasten verteilt werden. Für private Solarsysteme, netzunabhängige Stromsysteme und Heim-Backup-Stromlösungen hilft die Wahl des richtigen Verdrahtungsmodus dem Wechselrichter, den tatsächlichen Energiebedarf effizienter zu erfüllen.

Die folgenden Beispiele verwenden den PowMr 8KW 110/240Vac Split-Phasen-Wechselrichter, um die drei Verdrahtungsmodi für den 120V/240V Split-Phasen-Ausgang zu demonstrieren.

Modus 1: 240/120V Split-Phasen-Ausgangsmodus

Im 240/120V Split-Phasen-Modus ist das System so ausgelegt, dass es sowohl 120V- als auch 240V-Geräte gleichzeitig unterstützt und eine flexible Stromverteilung für Wohn- und netzunabhängige Anwendungen bietet.

Die 240V-Last ist zwischen L1 und L2 angeschlossen, während 120V-Lasten zwischen L1 (oder L2) und Neutral (N) angeschlossen sind, wodurch das System gleichzeitig eine Vielzahl von Geräten wie Beleuchtung, Haushaltsgeräte, Wasserpumpen, Klimaanlagen und elektrische Wassererhitzer mit Strom versorgen kann.



240/120 Split-Phasen-Ausgangsdiagramm

Dieses Diagramm zeigt den standardmäßigen 120V/240V Wechselrichterausgang mit geteiltem Phasenanschluss. In diesem Modus liefert L1 zu N 120V, L2 zu N 120V und L1 zu L2 240V. Dies ist die häufigste elektrische Konfiguration in nordamerikanischen Haushalten und eignet sich ideal für sowohl 120V-Haushaltsgeräte als auch 240V-Leistungsgeräte. Es ist auch die typische Ausgangsstruktur, die in privaten Solarsystemen, netzunabhängigen Stromversorgungssystemen und Haus-Backup-Stromlösungen verwendet wird.

Modus 2: Reiner 120V-Lastmodus

Im reinen 120V-Lastmodus versorgt das System ausschließlich 120V-Geräte wie Beleuchtung, Fernseher, Router, Steckdosen und kleine Haushaltsgeräte. In diesem Modus ist der Wechselrichter als einphasiger 120V-Ausgang konfiguriert, was ihn ideal für Haushalte oder netzunabhängige Systeme macht, die keine 240V-Lasten benötigen. Er bietet eine einfache und praktische Verdrahtungslösung für grundlegende Strombedürfnisse.

120/120 Einphasen-Ausgangsdiagramm

Dieses Diagramm zeigt den 120/120 Einphasen-Vollleistungsmodus. In diesem Modus sind L1 und L2 intern parallelgeschaltet, sodass der Wechselrichter keine standardmäßige geteilte 240V-Phasenleistung mehr ausgibt. Stattdessen liefert er eine einheitliche 120V-Ausgabe. Diese Konfiguration eignet sich für Systeme, die nur 120V-Lasten benötigen, wie Beleuchtung, Steckdosen, Elektronik und kleine Geräte, und dabei dennoch die volle Wechselrichterkapazität für 120V-Geräte bereitstellen.

Modus 3: Gleichzeitiger 120V & 208V Hybrid-Lastmodus

Dies ist ein flexibler Verdrahtungsmodus für einen Wechselrichter mit geteiltem Phasenanschluss, der gleichzeitig 120V- und 208V-Lasten unterstützt. Standard-Haushaltsgeräte können 120V von L1-N oder L2-N beziehen, während kompatible leistungsstärkere Geräte 208V zwischen L1 und L2 beziehen können.

Diese Hybrid-Konfiguration ist nützlich in privaten Solarsystemen, netzunabhängigen Stromversorgungssystemen und Anwendungen mit gemischten Lasten, bei denen sowohl 120V als auch 208V Wechselstrom benötigt werden. Sie bietet eine praktische und effiziente Lösung für Systeme, die mehrere Ausgangsspannungen in einer Konfiguration benötigen.

120V/208V Hybrid-Ausgangsdiagramm

Dieses Diagramm zeigt den 120V & 208V Hybrid-Lastmodus. In dieser Konfiguration können Standard-120V-Lasten von L1 zu N oder L2 zu N angeschlossen werden, während leistungsstärkere Geräte 208V Wechselstrom zwischen L1 und L2 beziehen können.

Diese Konfiguration ist nützlich in Systemen, die gleichzeitig sowohl alltägliche 120V-Geräte als auch 208V-Lasten unterstützen müssen. Sie bietet eine flexible und effiziente Lösung für kommerzielle Stromversorgungssysteme, netzunabhängige Wechselrichteranwendungen und Ausgangskonfigurationen von Wechselrichtern mit geteiltem Phasenanschluss.



Einstellung der Ausgangsspannung

Nach dem Verständnis, wie 120/240V geteilte Phasen-Wechselrichtersysteme funktionieren (Wie 120/240V Split-Phase Inverter funktionieren), ist die Einstellung der Ausgangsspannung eine wichtige Funktion, die es dem Wechselrichter ermöglicht, sich an verschiedene Netzstandards und Lastanforderungen anzupassen.

Der 8KW 110/240Vac Split Phase All in One Inverter (SKU: POW-SunSmart 8KP) unterstützt eine 120/240V geteilte Phasenausgabe und erzeugt zwei um 180° phasenverschobene Wechselstromausgänge. Dies liefert 240V zwischen L1 und L2 sowie 120V zwischen einer der Außenleiter und Neutralleiter, was ihn für Wohnhäuser, Wohnmobile und netzunabhängige Solaranwendungen geeignet macht.

Benutzer können die Ausgangsspannung über das Bedienfeld oder die Systemeinstellungen anpassen und typischerweise 120V oder 220/230/240V je nach Anwendung wählen. Im geteilten Phasenmodus balanciert der Wechselrichter automatisch L1 und L2 aus, um einen stabilen Betrieb zu gewährleisten und Lastungleichgewichte zu vermeiden.



Anwendungen eines geteilten Phasen-Wechselrichters

Ein geteilte Phasen-Wechselrichter ist unerlässlich für Anwendungen, die gleichzeitig 120V und 240V Wechselstrom benötigen. Wichtige Anwendungsfälle sind:

Stromversorgung für Privathaushalte (Nordamerikanischer Standard)

Dies ist die Hauptanwendung. Der Wechselrichter ersetzt direkt den Netztransformator und liefert 120V für Beleuchtung und Steckdosen sowie 240V für starke Verbraucher wie Klimaanlagen, Öfen, Trockner und EV-Ladegeräte. Er ist die zentrale Komponente netzunabhängiger oder solarbetriebener Haussysteme.

Elektrofahrzeug (EV) Vehicle-to-Load (V2L)

In einigen Elektrofahrzeugen integriert, wandelt der geteilte Phasen-Wechselrichter den Gleichstrom der Hochvolt-Batterie in 120V/240V Wechselstrom um und versorgt damit gängige Geräte beim Camping, bei der Arbeit im Freien oder als Notstromversorgung zu Hause.

Systeme für Wohnmobile (RV) und Marineanwendungen

Ein geteilte Phasen-Wechselrichter ist nur erforderlich, wenn Sie 240V-Geräte mit hoher Leistung betreiben müssen (z. B. leistungsstarke Klimaanlagen, Trockner) oder Level-2-Ladung für Elektrofahrzeuge in Ihrem Wohnmobil oder Boot durchführen wollen. Für Geräte mit nur 120V reicht ein Standard-Wechselrichter mit einer Phase aus.

Netzunabhängige Solar- und Energiespeichersysteme

Als Herzstück einer netzunabhängigen Solaranlage wandelt der Wechselrichter Gleichstrom von Batterien oder Solarpanels in geteilte 120V/240V Wechselspannung um und versorgt damit ein ganzes Gebäude.



Split-Phase-Wechselrichter vs. Einphasen-Wechselrichter

Nach dem Verständnis der Funktionsweise von 120/240V Split-Phase-Wechselrichtersystemen wird deutlich, dass sich Split-Phase- und Einphasen-Wechselrichter in Struktur und Anwendung deutlich unterscheiden.

Am Beispiel des 8KW 48Vdc Split-Phase All-in-One-Wechselrichters (SKU: POW-SunSmart 8KP) ist dieser mit einer 120/240V Split-Phase-Architektur ausgelegt. Er erzeugt zwei um 180° phasenverschobene Ausgänge (L1 und L2) und liefert gleichzeitig 120V und 240V Leistung. Dadurch eignet er sich ideal für nordamerikanische Wohnsysteme, Wohnmobile und netzunabhängige Solaranlagen, da er sowohl Standard-Haushaltsgeräte als auch leistungsstarke Geräte wie Klimaanlagen, Wasserpumpen und elektrische Heizungen versorgen kann.

Im Gegensatz dazu verwendet der 6500W All-in-One Einphasen-Wechselrichter (SKU: POW-HVM6.5K-48V-E) eine standardmäßige Einphasen-Ausgangsstruktur (z. B. 230V oder 120V). Er ist hauptsächlich für europäische und asiatische Netzstandards konzipiert. Er zeichnet sich durch eine einfachere Struktur und geringere Systemkosten aus, kann jedoch keine Doppelspannungs-Lasten (120V + 240V) nativ unterstützen.

In der Praxis bieten Split-Phase-Wechselrichter größere Lastflexibilität und Kompatibilität, während Einphasen-Wechselrichter besser für standardisierte Einspannungs-Systeme geeignet sind.

Wichtige Vergleichstabelle

Vergleichspunkt	POW-SunSmart 8KP (Split-Phase-Wechselrichter)	POW-HVM6.5K-48V-E (Einphasen-Wechselrichter)
Ausgangsstruktur	120/240V Split-Phase (Doppelspannungs-Ausgang)	Einphasiger 220V-Ausgang
Phasenkonfiguration	L1 / L2 (180° Phasenverschiebung)	Einphasig
Spannungsfähigkeit	Unterstützt 120V + 240V gleichzeitig	Einzelner 220V-Ausgang
Anwendungsszenarien	Nordamerikanische Häuser / Wohnmobile / netzunabhängige Systeme	Wohngebäude / kleine Gewerbe / einfache netzunabhängige Systeme
Lastfähigkeit	Gemischte Lasten (Geräte mit hoher + niedriger Leistung)	Einspannungs-Lasten
Typische Geräte	Klimaanlagen, Wasserpumpen, Heizungen, Geräte	Standard-Haushaltsgeräte
Systemflexibilität	Hoch (Mehrspannungs-Systeme)	Mäßig
Installationskomplexität	Mittel	Niedriger
Kostenstruktur	Höher (fortschrittlichere Funktionalität)	Niedriger (einfacheres Design)
