Split-Phase-Wechselrichter können etwa 120 V und 240 V liefern, wobei sich die Phasenspannung an Ihr System anpassen lässt. So kann ein Hybrid-Solarwechselrichter sowohl alltägliche Haushaltsstromkreise mit 120 V als auch leistungsstarke Geräte mit 240 V versorgen.
Die Split-Phase-Solarwechselrichter PowMr POW-SunSmart 10KP sind für den Einsatz unter realen Bedingungen konzipiert. Mit einem L1/L2/N-Ausgang können sie 120 V nach U.S.-Standard, 240-V-Split-Phase oder beides gleichzeitig liefern. Außerdem unterstützen sie europäische 240-V-Einphasenversorgung. In diesem Artikel stellen wir die drei Lastanwendungsmodi des POW-SunSmart 10KP vor und erklären, wie die jeweiligen Anschlüsse vorgenommen werden.
Grundlagen zum Ausgang von Split-Phase-Wechselrichtern
Bei netzunabhängigen Stromversorgungssystemen und Notstromlösungen für das ganze Haus in Nordamerika und anderen Regionen mit standardmäßiger Split-Phase-Netzversorgung hat die Versorgung von Geräten mit zwei Spannungen höchste Priorität bei der Planung. Herkömmliche Haushaltsgeräte, LED-Beleuchtung und Küchensteckdosen werden mit einphasigem 120-V-Strom betrieben, während leistungsstarke Verbraucher wie zentrale Klimaanlagen, Brunnenpumpen, Wärmepumpen, elektrische Wäschetrockner und Ladegeräte für Elektrofahrzeuge eine separate Hochspannungsversorgung mit 240 V benötigen.
Herkömmliche einphasige netzunabhängige Wechselrichter liefern in der Regel nur eine feste Spannung. Hausbesitzer müssen daher oft sperrige, ineffiziente externe Spartransformatoren installieren, um die Spannung hoch- oder herunterzusetzen. Die Split-Phase-Hybridwechselrichter der PowMr SunSmart-Serie beseitigen diesen Engpass bei der Hardware. Dank ihrer integrierten Zweiphasen-Wechselrichterarchitektur liefert die SunSmart-Serie nativ gleichzeitig einen 120-V-/240-V-Split-Phase-Wechselstromausgang aus einem einzigen All-in-One-Gerät. Das maximiert die Gesamteffizienz des Systems und reduziert den Platzbedarf bei der Installation.
Grundlagen zum Ausgang von Split-Phase-Wechselrichtern
Um Ihr Solarstromsystem zu optimieren und eine Überlastung des Wechselrichters zu vermeiden, ist es wichtig, den internen Phasenaufbau und die Anschlusskonfigurationen von Split-Phase-Wechselrichtern zu verstehen.
1. Grundlegende Funktionsprinzipien der Split-Phase-Wechselstromversorgung

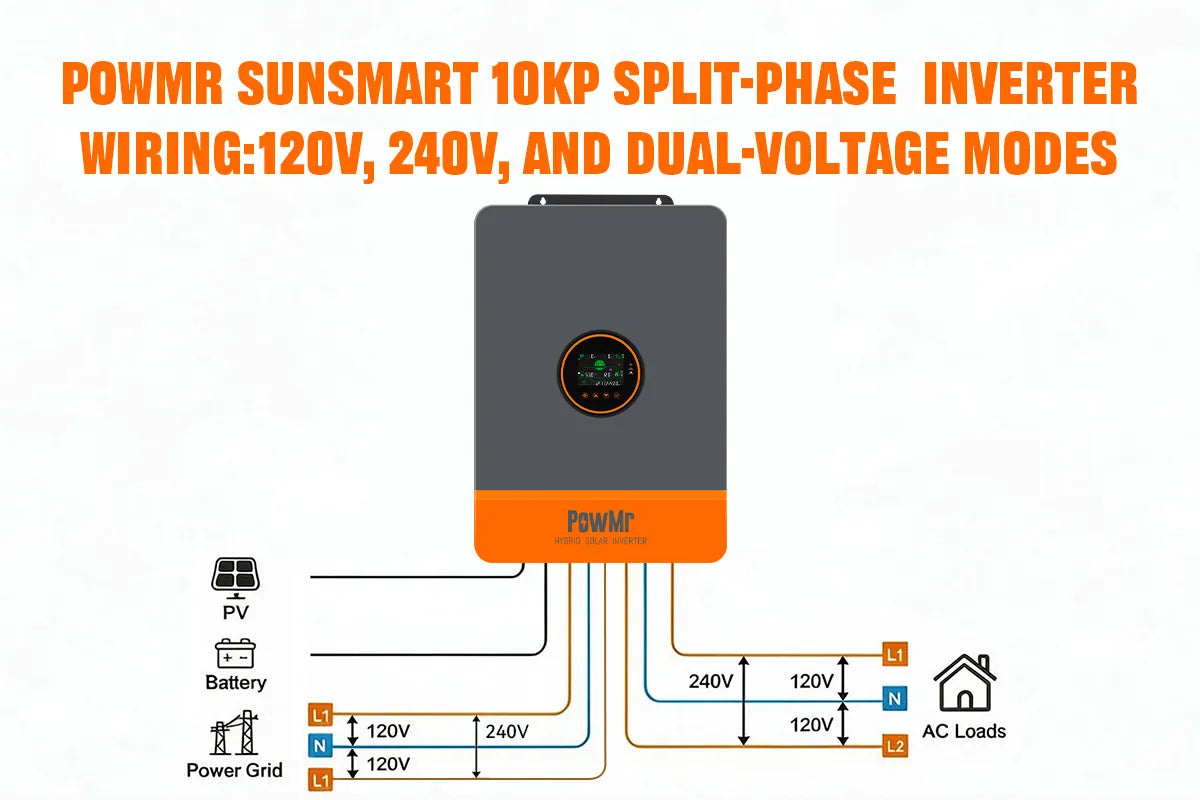

Der AC-Ausgangsblock des Split-Phase-Wechselrichters PowMr POW-SunSmart 10KP verfügt über zwei aktive Außenleiter (L1 und L2), einen Neutralleiter (N) und einen separaten Erdungsanschluss (PE):
- Um 180° phasenverschobene Sinuswellen: Die Sinuswellen der Phasen L1 und L2 sind exakt um 180° zueinander phasenverschoben. Wenn L1 seinen positiven Spitzenwert erreicht, erreicht L2 gleichzeitig seinen negativen Spitzenwert.
- Phasenspannung (L1-N/L2-N): Die Messung der Potentialdifferenz zwischen einem Außenleiter und dem Neutralleiter (L1-N oder L2-N) ergibt eine nominale Standardspannung von 120 Vac, mit der herkömmliche Haushaltsstromkreise und alltägliche 120-V-Haushaltsgeräte versorgt werden.
- Außenleiterspannung (L1-L2: 240 V): Da die beiden stromführenden Leiter um 180° phasenverschoben sind, entspricht die Potentialdifferenz zwischen ihnen der Summe der Spannungen beider Leiter (120 V + 120 V = 240 V). Dadurch steht direkt zwischen L1 und L2 eine saubere reine 240-Vac-Sinuswellenausgabe zur Verfügung, um anspruchsvolle induktive und ohmsche Schwerlasten mit 240 V ohne externe Umwandlungsgeräte zu versorgen.
2. Konfigurierbare nominale AC-Ausgangsspannungen
Um unterschiedlichen regionalen Netzstandards in den Vereinigten Staaten, Kanada, der Karibik und Lateinamerika gerecht zu werden, bietet die SunSmart-Serie eine einstellbare nominale Phasenspannung in ihrem LCD-Systemkonfigurationsmenü:
Einstellbare Phasenspannung: 100 Vac–130 Vac (in 1-V-Schritten einstellbar; Standardwert 120 Vac)
Proportionale Außenleiterspannungen: Wenn die Phasenspannung auf 120 Vac eingestellt ist, beträgt die L1-L2-N-Ausgangsspannung (Split-Phase) 240 Vac. Bei einer Einstellung auf 110 Vac beträgt die L1-L2-N-Ausgangsspannung (Split-Phase) standardmäßig 220 Vac. Alle technischen Aufschlüsselungen der Verbraucherlasten und Formeln zur Stromverteilung in dieser Anleitung basieren auf dem nordamerikanischen Standardwert von 120 Vac / 240 Vac.
Vorbereitungen für die Verkabelung von Split-Phase-Wechselrichtern
Bevor Sie Haushaltsverbraucher an die AC-Ausgangsklemmen Ihres PowMr POW-SunSmart 10KP Split-Phase-Wechselrichters anschließen, müssen Sie unbedingt die richtigen Vorprüfungen der Verkabelung durchführen, um die elektrische Sicherheit zu gewährleisten, Überlastungen zu vermeiden und die Leistung bei zwei Spannungen zu maximieren:
- Prüfung der Sicherheitsabschaltung: Trennen Sie alle Stromquellen vollständig, einschließlich der Trennvorrichtung des PV-Arrays, des Batterieschutzschalters und des AC-Netzeingangs. Warten Sie nach dem Ausschalten des Wechselrichters 5 bis 10 Minuten, damit sich die Hochspannungskondensatoren im Inneren vollständig entladen können. Prüfen Sie immer mit einem Multimeter, ob an allen AC- und DC-Anschlüssen keine Spannung anliegt, bevor Sie Abdeckungen des Verdrahtungsfachs entfernen.
- Dimensionierung des Neutralleiters und Kabelquerschnitts: Dimensionieren Sie L1, L2, N und PE für den kontinuierlichen AC-Ausgangsstrom des Wechselrichters. Verwenden Sie für den Split-Phase-Ausgang des SunSmart 10KP 6 AWG (≈13 mm²) oder einen größeren Querschnitt, falls die örtlichen Vorschriften dies erfordern. Verringern Sie bei unausgeglichenen 120-V-Lasten den Querschnitt des Neutralleiters nicht gegenüber L1/L2 und verbinden Sie PE fest mit der Erdungsschiene.
-
Dimensionierung und Trennung des Leitungsschutzschalters:
Installieren Sie zwischen dem AC-Ausgang des Wechselrichters und Ihrer Unterverteilung für kritische Verbraucher einen passenden Überstromschutz. Für den SunSmart 10KP in Einstellung 180 Split-Phase (240 V L1–L2) wird ein 3-poliger 63-A-Leitungsschutzschalter empfohlen. Wenn Ihr System als Einstellung 180 einphasig konfiguriert ist oder NO N oder 0 verwendet, gilt diese Empfehlung für den 63-A-Split-Phase-Betrieb nicht. Verwenden Sie die für diesen Verdrahtungsmodus passende Schutzschaltergröße.
- Voreinstellung für den Phasenausgleich: Prüfen Sie Ihre Lastliste, bevor Sie die Kabel anschließen. Verteilen Sie Ihre 120-V-Stromkreise gleichmäßig auf die Phasen L1 und L2, um eine Überlastung einer einzelnen Phase zu vermeiden, und reservieren Sie separate Stromkreise zwischen L1 und L2 für leistungsstarke 240-V-Geräte. Prüfen Sie abschließend, ob die Nennphasenspannung im LCD-Menü auf 120 Vac eingestellt ist (dadurch werden 240 Vac zwischen den Außenleitern bereitgestellt).
Drei Lastbetriebsmodi für Split-Phase-Wechselrichter
Der AC-Ausgangsblock des PowMr POW-SunSmart 10KP Split-Phase-Wechselrichters verfügt über zwei Außenleiter (L1 und L2), einen Neutralleiteranschluss (N) und einen Schutzleiter (PE). Bei einer eingestellten Nennphasenspannung von standardmäßigen 120 Vac unterstützt das System drei flexible Verdrahtungsmodi, um sowohl alltägliche Stromkreise als auch leistungsstarke 240-V-Geräte ohne externe Transformatoren zu versorgen.
Modus 1: Reine 120-V-Lasten (L-N-Konfiguration)
- Verbinden Sie L1 und L2 parallel (überbrückt/kurzgeschlossen). Schließen Sie die Last zwischen dem kombinierten L1/L2 und N an, um bei Option 0 eine Nennausgangsspannung von 120 Vac und damit die volle Nennleistung zu erhalten.
Ausgangsleistung und optimale Anwendungen:
Ideal für herkömmliche Haushaltsstromkreise, Beleuchtung, Fernseher, Kühlschränke und 120-V-Küchengeräte.
Bei dieser Konfiguration ist die Kapazität des Wechselrichters gleichmäßig auf beide Phasen verteilt. Bei einem SunSmart 10KP hat beispielsweise jeder 120-V-Stromkreis eine Nennleistungsgrenze von bis zu 5.000 W.
Tipp: Verteilen Sie Ihre 120-V-Lasten möglichst gleichmäßig auf L1 und L2, um den Rückstrom durch den Neutralleiter zu minimieren und Auslösungen durch einphasige Überlast zu verhindern.
Modus 2: Reine 240-V-Lasten (L1-L2-Konfiguration)
Elektrischer Anschluss
- Schließen Sie die Last für eine europäische einphasige Nennversorgung mit 240 Vac direkt zwischen L1 und L2 an. Der Neutralleiter (N) bleibt von diesem Stromkreis getrennt.
Leistungsausgabe und optimale Einsatzbereiche
Entwickelt für spezielle Hochspannungsgeräte in Wohngebäuden und kleineren Gewerbebetrieben, darunter zentrale Wärmepumpen, Brunnenpumpen, elektrische Wäschetrockner und Ladegeräte für Elektrofahrzeuge.
In diesem Modus kann der Wechselrichter über die Außenleiteranschlüsse L1–L2 seine volle Nennausgangsleistung nutzen und beim Modell 10KP bis zu 10.000 W in Form einer sauberen, reinen Sinuswellenleistung liefern.
Modus 3: Simultaner 120-V- und 240-V-Modus (gemischte Spannung)
Elektrischer Anschluss
- 120-V-Stromkreise zwischen L1 und N (oder L2 und N) anschließen.
- 240-V-Stromkreise zwischen L1 und L2 anschließen
Die Leistungsverteilung verstehen
Im simultanen Zweispannungsmodus richtet sich die verfügbare Kapazität nach der individuellen Leistungsgrenze jeder 120-V-Phase und nicht nach einer einfachen Summe der beiden Lasten.
Da eine 240-V-Last (L1-L2) gleichmäßig Strom aus beiden Phasen bezieht, wird die verbleibende 240-V-Kapazität durch das Doppelte der verbleibenden Leistungsreserve an der aktiven 120-V-Phase bestimmt.
Beispiel A Bei einem 10KP-Solarwechselrichter (5.000 W pro Phase): Versorgt L1–N eine 120-V-Last mit 2.000 W, verbleiben Phase L1 noch 3.000 W Leistungskapazität. Die maximale Nennleistung zwischen L1 und L2 beträgt dann 6.000 W (2 × 3000 W).
Beispiel B Wenn die 120-V-Last an L1–N auf 3.000 W steigt, verbleiben Phase L1 2.000 W. Dadurch wird der gleichzeitige 240-V-Ausgang an L1–L2 auf 4.000 W (2 × 2.000 W) begrenzt.
Diese simultane Konfiguration macht den POW-SunSmart 10KP zu einer All-in-one-Lösung für die netzunabhängige Stromversorgung des ganzen Hauses und macht externe Spartransformatoren samt deren Kosten, Platzbedarf und Leerlaufverlusten überflüssig.
