Beim Aufbau eines Solarsystems ist das Parallelschalten von Solarmodulen eine praktische Methode, um den Strom zu erhöhen und gleichzeitig die Spannung konstant zu halten. Diese Konfiguration ist üblich bei 12V- oder 24V-Systemen, bei denen Sie Batterien sicher laden oder Niederspannungswechselrichter betreiben möchten. In diesem Leitfaden zeigen wir Ihnen wie man Solarmodule parallel anschließt, einschließlich Schaltplänen, Sicherheitstipps und wichtigen technischen Einblicken.
Was bedeutet es, Solarmodule parallel zu schalten
Wenn wir vom Parallelschalten von Solarmodulen sprechen, meinen wir eine Konfiguration, bei der alle Pluspole der Module miteinander verbunden sind und alle Minuspole ebenfalls zusammengeführt werden. Dadurch entsteht ein Stromkreis, bei dem die Spannung gleich bleibt wie bei einem einzelnen Modul, während der Gesamtstrom mit jedem weiteren Modul steigt.

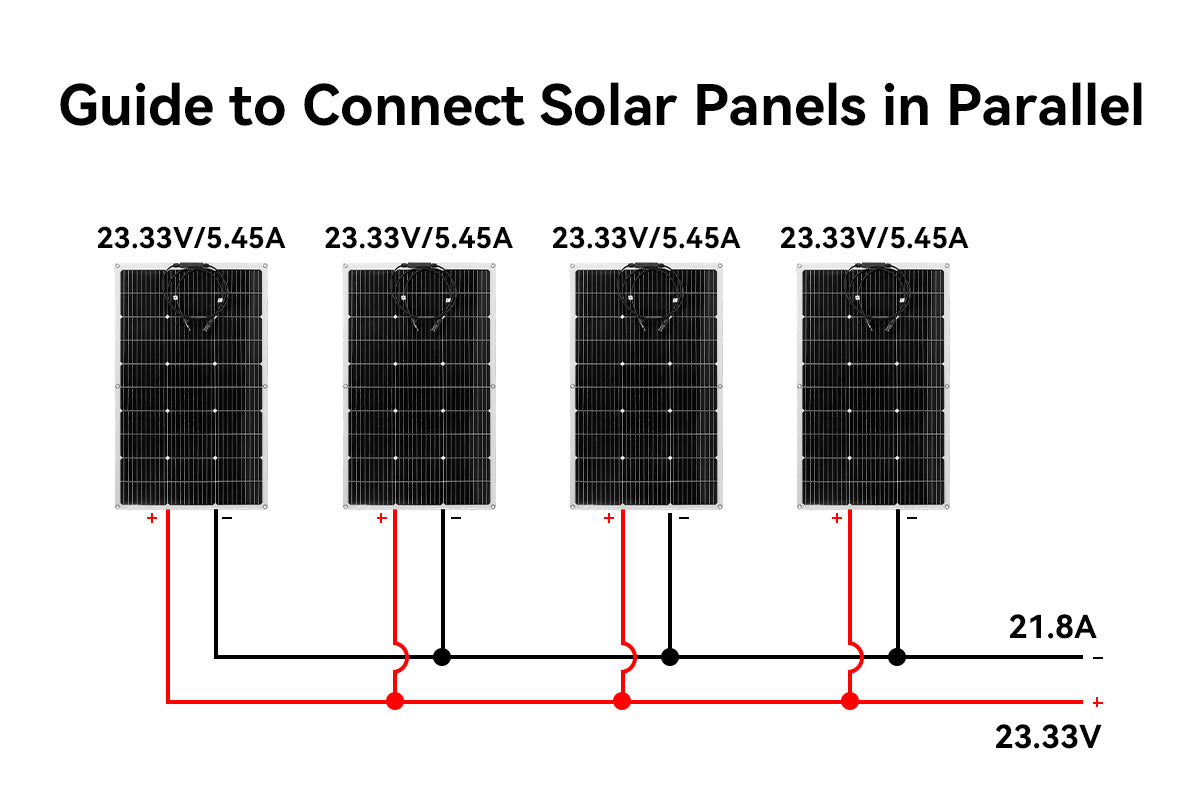

Zum Beispiel bleibt bei der Parallelschaltung von vier 12V, 100W Solarmodulen die Spannung bei 23,33V, während der Strom von 5,45A auf 21,8A ansteigt.
Müssen Solarmodule parallel geschaltet werden
Die Entscheidung, ob Sie Ihre Solarmodule in Reihe oder parallel schalten, hängt von den Spannungsanforderungen Ihres Systems, den Umweltbedingungen und den Gesamtzielen des Designs ab. Die Parallelschaltung bietet mehrere Vorteile, bringt aber auch einige Einschränkungen mit sich.
Schauen wir uns beide Seiten an:
Vorteile des Parallelschaltens von Solarmodulen
Einer der größten Vorteile der Parallelschaltung ist ihre Robustheit. Da jedes Modul unabhängig arbeitet, wirkt sich eine Verschattung oder ein Ausfall eines Moduls nicht wesentlich auf die Leistung der anderen aus. Das macht Parallelsysteme in der Praxis toleranter gegenüber teilweiser Verschattung.
Außerdem ermöglichen parallele Systeme:
- Eine niedrige, batteriefreundliche Systemspannung, ideal für 12V- oder 24V-Systeme
- Eine Erhöhung des Ladestroms, was zu schnelleren Ladezeiten der Batterie führt
- Eine einfache Erweiterung des Systems, indem später weitere Module hinzugefügt werden können, ohne die gesamte Anlage neu verkabeln zu müssen
- Eine gute Zusammenarbeit mit PWM-Ladereglern, die am besten funktionieren, wenn die Solarmodulspannung der Batteriespannung nahekommt
Nachteile der Parallelschaltung von Modulen
Allerdings ist eine Parallelschaltung nicht immer die effizienteste Wahl. Eine der Hauptschwierigkeiten ist der erhöhte Strom, der dickere Kabel und entsprechend dimensionierte Sicherungen oder Schutzschalter erfordert, um Überhitzung zu vermeiden. Zudem wird bei der relativ niedrigen Spannung der Spannungsabfall über lange Kabelstrecken bedeutender.
Weitere Überlegungen sind:
- Höhere Kabelkosten durch größere Kabelquerschnitte
- Mehr Anschlussstellen, was die Komplexität und Installationszeit erhöhen kann
Wenn sich Ihr System in der Nähe des Ladereglers oder Wechselrichters befindet und Sie mit Niederspannungsbatterien arbeiten, sind diese Nachteile meist gut handhabbar. Bei größeren Anlagen kann eine Kombination aus Reihen- und Parallelschaltung sinnvoller sein.
Wie man Solarmodule parallel anschließt
Nachdem wir die Theorie behandelt haben, sehen wir uns nun an, wie man diese Verbindungen praktisch herstellt. Der Vorgang ist einfach, erfordert jedoch Sorgfalt, um Sicherheit und optimale Leistung zu gewährleisten.
Schritt 1. Berechnen, wie viele Solarmodule parallel geschaltet werden können
Beginnen Sie damit, das Typenschild oder Datenblatt jedes Solarmoduls zu prüfen, um sicherzustellen, dass alle Module die gleiche Nennspannung haben.
Es gibt zwei wichtige Faktoren, die die Obergrenze für die Anzahl der parallel schaltbaren Solarmodule bestimmen, ohne dass Schäden oder Abschaltungen Ihrer Geräte drohen:
1. Gesamtleistungsgrenze
Die kombinierte Leistung aller parallel geschalteten Solarmodule darf die maximale PV-Eingangsleistung Ihres Wechselrichters oder Ladereglers nicht überschreiten.
2. Gesamtstromgrenze
Da bei Parallelschaltung die Ströme addiert werden, darf der maximale Kurzschlussstrom (Isc) des Solarfelds die maximale Eingangsstromstärke Ihres Wechselrichters oder Ladereglers nicht überschreiten.
Beispielsweise können Sie bei Verwendung eines 25A-Ladereglers mit Eingangsspannungen unter 60V und Solarmodulen mit 50W und einem Kurzschlussstrom (Isc) von 2,73A bis zu 9 Stück sicher parallel schalten.
Schritt 2. Solarmodule anordnen und Anforderungen vorbereiten
Nachdem Sie die Anzahl der parallel zu schaltenden Module bestätigt haben, planen Sie die Anordnung und bereiten Sie das Zubehör für eine sichere Verkabelung vor.
- MC4-Verzweigungsstecker (z. B. 2-zu-1, 3-zu-1 Typen) oder eine Verteilerbox mit integrierten Sammelschienen, um mehrere Solarmodule ordentlich und sicher parallel zu verbinden.
- Kabel mit geeignetem Querschnitt, ausgelegt für den Gesamtstrom des parallelen Stromkreises.
- Ein DC-Trennschalter wird verwendet, um den Solareingang bei Wartung oder Notfällen sicher abzuschalten, wie es in vielen Regionen durch elektrische Sicherheitsvorschriften gefordert wird.
Schritt 3. Solarmodule parallel anschließen
Mit geplantem Systemlayout und bereitgestellten Komponenten verbinden Sie alle Pluspole der Module miteinander und alle Minuspole miteinander. Überprüfen Sie stets die Polarität vor dem Anschluss und stellen Sie sicher, dass alle Verbindungen fest und wetterfest sind.
Schritt 4. Mit Laderegler verbinden und sicher einschalten
Verbinden Sie den kombinierten Plus- und Minus-Ausgang des Solarfelds mit den Solareingängen des Ladereglers. Verwenden Sie dazwischen einen DC-Leistungsschalter für zusätzliche Sicherheit. Beim Einschalten schließen Sie zuerst den Batterieschutzschalter, dann den Solarfeldschutzschalter, um eine korrekte Systeminitialisierung zu gewährleisten und Startfehler zu vermeiden.
FAQs zum Parallelschalten von Solarmodulen
Können Solarmodule mit unterschiedlicher Leistung parallel geschaltet werden
Es ist immer am besten, Solarmodule mit gleichen Spannungs-, Strom- und Leistungswerten sowie von derselben Marke parallel zu schalten.
Gleiche Spezifikationen sorgen für eine ausgewogene Stromverteilung, maximale Effizienz und verringern das Risiko von Leistungsverlusten durch Ungleichheiten. Module verschiedener Marken reagieren unterschiedlich auf Sonnenlicht, Verschattung oder Temperatur, was zu schlechter Leistung oder Systemungleichgewicht führen kann.
Im Notfall können Sie Solarmodule mit unterschiedlicher Leistung parallel schalten, sofern sie dieselbe Spannung haben. Das minimiert Ineffizienzen und verhindert Rückströme, wird aber nur empfohlen, wenn keine andere Möglichkeit besteht.
Ist ein Bypass-Diode bei parallel geschalteten Solarmodulen notwendig
Nein, Bypass-Dioden sind beim Parallelschalten von Solarmodulen nicht zwingend erforderlich, da jedes Modul unabhängig arbeitet und seinen Strom selbst einspeist. Wenn ein Modul verschattet ist oder ausfällt, reduziert es nur seinen eigenen Beitrag zum Gesamtstrom. Die übrigen Module liefern weiterhin volle Leistung.
