Das Reihenschalten von Solarmodulen ist eine gängige Methode. An diesem Punkt ist es entscheidend, die Reihenschaltung mit den Spezifikationen Ihres Solar-Ladereglers oder Hybrid-Wechselrichters abzustimmen. Dies gewährleistet Sicherheit, Effizienz und maximale Energieausbeute Ihres Systems.
In diesem Leitfaden konzentrieren wir uns auf die Reihenschaltung von Solarmodulen, einschließlich ihrer Vorteile, potenziellen Risiken und wie man Solarmodule in Reihe schaltet.
- Was bedeutet das Reihenschalten von Solarmodulen
- Berechnung der Anzahl der Solarmodule in einer Reihenschaltung
- Schritt 1. Überprüfen der maximalen PV-Eingangsleistung
- Schritt 2. Berechnen, wie viele Solarmodule in Reihe geschaltet werden können
- Wie man Solarmodule in Reihe schaltet
- FAQs zur Reihenschaltung von Solarmodulen
Was bedeutet das Reihenschalten von Solarmodulen
Das Reihenschalten von Solarmodulen bedeutet, den Pluspol eines Moduls mit dem Minuspol des nächsten zu verbinden, wodurch die Spannung des Systems erhöht wird, während der gleiche Strom erhalten bleibt. Diese Konfiguration eignet sich besonders für Hochspannungsanwendungen und arbeitet optimal mit MPPT-Ladereglern.
Beispielsweise ergibt die Reihenschaltung von drei 12V-Solarmodulen mit 5A eine Gesamtspannung von 36V, während der Strom bei 5A bleibt.
Vorteile der Reihenschaltung von Solarmodulen
1. Die erhöhte Spannung in einer Reihenschaltung reduziert Leistungsverluste (P = I²R) und minimiert Spannungsabfälle, was die Effizienz bei langen Kabelstrecken verbessert.
2. Da die Reihenschaltung die Leistung bei niedrigerem Strom aufrechterhält, können dünnere und günstigere Kabel verwendet werden, was die Installationskosten senkt.

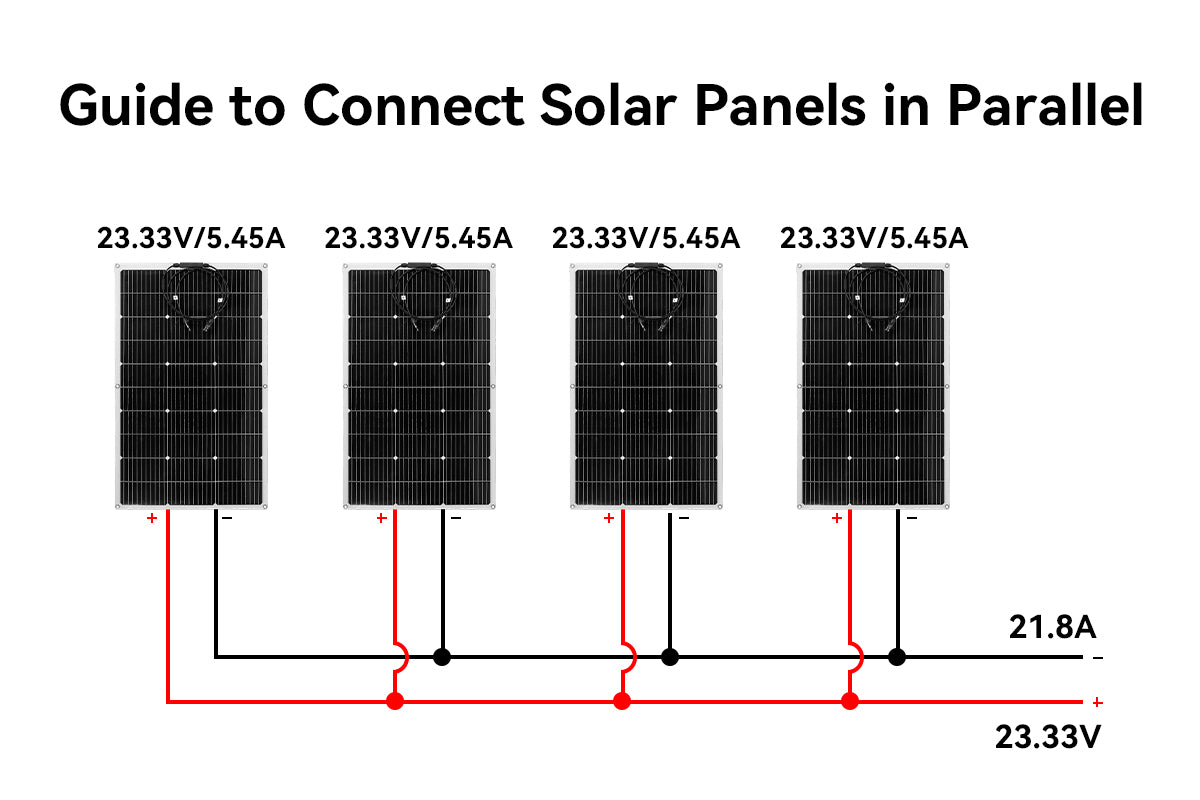

3. Im Vergleich zur Parallelschaltung von Solarmodulen entfällt bei der Reihenschaltung die Notwendigkeit mehrerer Kombinationskästen und zusätzlicher Sicherungen, was die Systemgestaltung vereinfacht.
Risiken der Reihenschaltung von Solarmodulen
1. Der Schattenwurf beeinflusst die Leistung des Solargenerators, besonders bei Reihenschaltung: Wenn ein Modul beschattet, verschmutzt oder leistungsschwach ist, sinkt die Leistung der gesamten Kette deutlich.
2. Die Reihenschaltung erhöht nicht nur die Spannung, sondern auch das Risiko von Überspannungen. Ohne eine geeignete Auslegung kann dies potenziell Geräte beschädigen und zu Stromschlägen führen.
Im Folgenden erklären wir, wie Sie die maximale Anzahl der Solarmodule berechnen, die Sie sicher in Reihe schalten können.
Berechnung der Anzahl der Solarmodule in einer Reihenschaltung
Nachdem Sie bestimmt haben, wie viele Solarmodule Ihr System benötigt, ist der nächste wichtige Schritt sicherzustellen, dass die Gesamtleistung und Spannung Ihres Solargenerators innerhalb der Grenzen Ihres Hybrid-Wechselrichters oder Ladereglers bleiben.
Schritt 1. Überprüfen der maximalen PV-Eingangsleistung
Stellen Sie sicher, dass die Gesamtleistung aller Solarmodule die maximale PV-Eingangsleistung Ihres Wechselrichters oder Ladereglers nicht überschreitet. Dies schützt Ihre Geräte vor Überlastung und möglichen Schäden.
Schritt 2. Berechnen, wie viele Solarmodule in Reihe geschaltet werden können
Die Anzahl der Solarmodule, die Sie sicher in Reihe schalten können, hängt von den Spannungsgrenzen Ihres MPPT-Ladereglers oder Hybrid-Wechselrichters ab.
Die Gesamtspannung Ihrer Reihenschaltung muss unter der maximalen PV-Eingangsspannung des Wechselrichters oder Reglers bleiben, um Überspannungen zu vermeiden, insbesondere bei kaltem Wetter, wenn die Leerlaufspannung (Voc) steigt. Eine Überschreitung dieser Grenze kann Ihre Geräte beschädigen.
Für Wohnmobil-Solaranlagen haben Solarmodule üblicherweise eine Leerlaufspannung (Voc) zwischen 18V und 24V. MPPT-Laderegler, die häufig in Wohnmobilen verwendet werden, unterstützen eine maximale Eingangsspannung von 100V bis 150V. Basierend darauf können in der Regel 3 bis 6 Module in Reihe geschaltet werden.
In privaten Solarsystemen haben Module oft eine höhere Voc, die zwischen 38V und 48V liegt. Wohnwechselrichter erlauben üblicherweise Eingangsspannungen von 450V bis 600V, manchmal sogar bis zu 1000V bei großen Anlagen. Das bedeutet, dass Sie normalerweise zwischen 8 und 14 Module in Reihe schalten können.
Wie man Solarmodule in Reihe schaltet
Gehen wir ein praktisches Beispiel durch, um zu sehen, wie man einen Solargenerator plant, Solarmodule in Reihe schaltet und dabei Sicherheit in der Praxis gewährleistet.

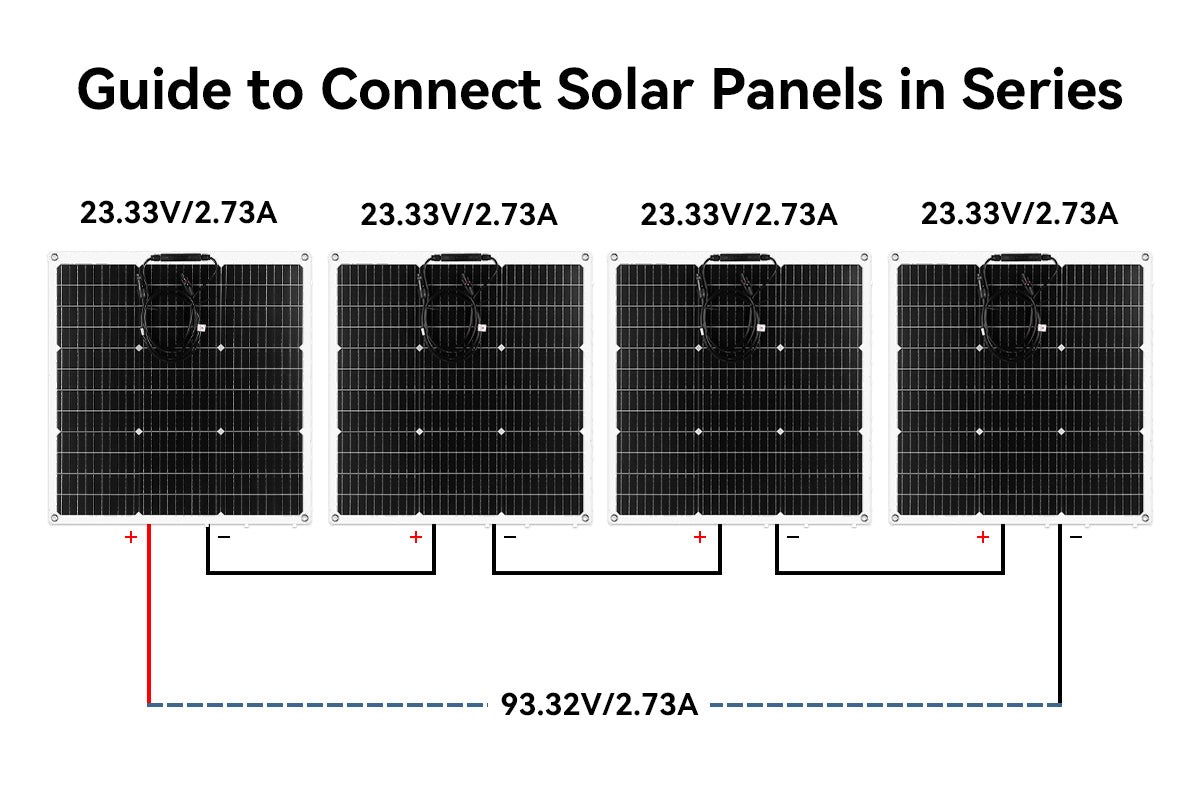

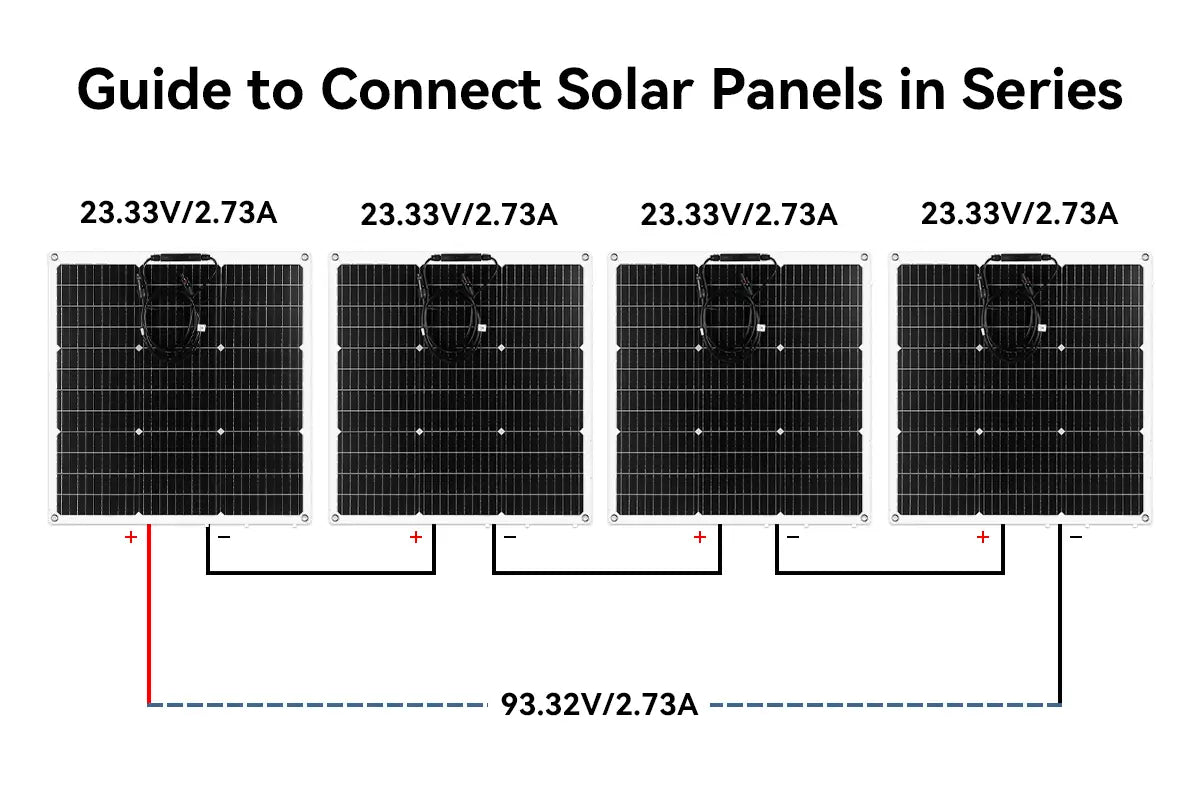

Gruppieren Sie die Solarmodule, verbinden Sie den Pluspol (+) des ersten Moduls mit dem Minuspol (–) des zweiten Moduls. Fahren Sie mit diesem Muster fort, bis alle 4 Module in einer Kette verbunden sind. Am Ende jeder Reihenschaltung haben Sie ein freies Plus- und ein freies Minus-Kabel.
FAQs zur Reihenschaltung von Solarmodulen
Kann ich Solarmodule mit unterschiedlicher Leistung in Reihe schalten?
Das wird nicht empfohlen. Bei der Reihenschaltung müssen alle Module denselben Strom führen. Wenn Sie ein 100W (5,56A) Modul mit einem 150W (8,3A) Modul verbinden, wird die gesamte Kette auf den niedrigsten Strom begrenzt, was zu einem Verlust an Leistungspotenzial führt.
Das Mischen von Modulen mit unterschiedlichen Spannungen kann ebenfalls zu Ungleichgewichten und einer geringeren Gesamteffizienz führen. Um ein stabiles und effizientes System zu gewährleisten, verwenden Sie immer identische Solarmodule in Reihenschaltungen.
Was passiert, wenn ein Modul in einer Reihenschaltung beschattet wird?
Der Strom sinkt auf das Niveau des leistungsschwächsten Moduls, wodurch die Leistung der gesamten Kette reduziert wird. Verwenden Sie Bypass-Dioden oder vermeiden Sie Schatten. Selbst teilweise Beschattung kann die Energieproduktion bei Reihenschaltungen erheblich beeinträchtigen, daher sind eine sorgfältige Platzierung und Planung der Module entscheidend.
Welcher Laderegler ist besser für die Reihenschaltung von Solarmodulen geeignet?
Ein MPPT-Laderegler ist besser für in Reihe geschaltete Solarmodule geeignet. Er wandelt überschüssige Spannung effizient in zusätzlichen Strom um, besonders wenn die Eingangsspannung höher als die Batteriespannung ist, und maximiert so die Energieausbeute und Leistung bei wechselnden Lichtverhältnissen.
