Die Wahl der richtigen Kabelgröße für den Wechselrichter ist entscheidend für die Sicherheit, Leistung und Einhaltung der Vorschriften eines Solarsystems, egal ob Sie einen netzunabhängigen Wechselrichter installieren oder einen Wechselrichter für ein Heim-Backup-System einrichten.
Die Verwendung der falschen Kabelgröße für den Wechselrichter kann schwerwiegende Folgen haben, wie Überhitzung, Abschaltung oder Beschädigung des Wechselrichters und sogar Brandgefahr.
In diesem Leitfaden zeigen wir Ihnen, wie Sie Kabel für Wechselrichteranschlüsse dimensionieren, anhand eines 2000W-Wechselrichters als Beispiel, und stellen eine Kabelgrößentabelle für gängige Wechselrichtergrößen (1200W–3000W) bereit.
Wie man die Kabelgröße für Wechselrichter bestimmt
Wechselrichter wandeln Gleichstrom (DC) von Ihren Batterien oder Solarmodulen in nutzbaren Wechselstrom (AC) um. Das Kabel für den Wechselrichteranschluss besteht aus zwei Teilen, die den Wechselrichter mit Ihrem Batteriespeicher (DC-Seite) oder Ihrem Verteilerfeld (AC-Seite) verbinden. Jede Seite arbeitet mit unterschiedlichen Spannungs- und Stromstärken, daher unterscheiden sich die Anforderungen an die Kabelgröße.
DC-Kabelgröße für Wechselrichter
Die Dimensionierung des Kabels zwischen Batterie und Wechselrichter erfordert die Berechnung des Gleichstroms, den der Wechselrichter unter Last zieht.
Da der Wechselrichter die Energie direkt von der Batterie bei Gleichspannung bezieht, hängt der Strom von der nennleistung des Wechselrichters, dessen Wirkungsgrad und der Batteriespannung ab. Um einen sicheren Betrieb zu gewährleisten, empfehlen die NEC-Richtlinien, das Kabel für 125 % des berechneten Stroms auszulegen.
Kabelstrombelastbarkeit ≥ Wechselrichterleistung (W) ÷ Wirkungsgrad (%) ÷ Batteriespannung × 1,25
AC-Kabelgröße für Wechselrichter
Um Ihre Geräte oder das Verteilerfeld mit Strom zu versorgen, wandelt der Wechselrichter Gleichstrom in Wechselstrom um, typischerweise mit 110 V oder 220 V, je nach Region und Netzanforderungen. Im Vergleich zur DC-Seite ist der Strom auf der AC-Ausgangsseite aufgrund der höheren Spannung deutlich geringer.
Die Methode zur Kabeldimensionierung ist ähnlich, verwendet jedoch die AC-Ausgangsspannung in der Berechnung.
Kabelstrombelastbarkeit Wechselrichter ≥ Wechselrichterleistung ÷ Wirkungsgrad (%) ÷ AC-Ausgangsspannung × 1,25
Welche Kabelgröße für 2000W Wechselrichter

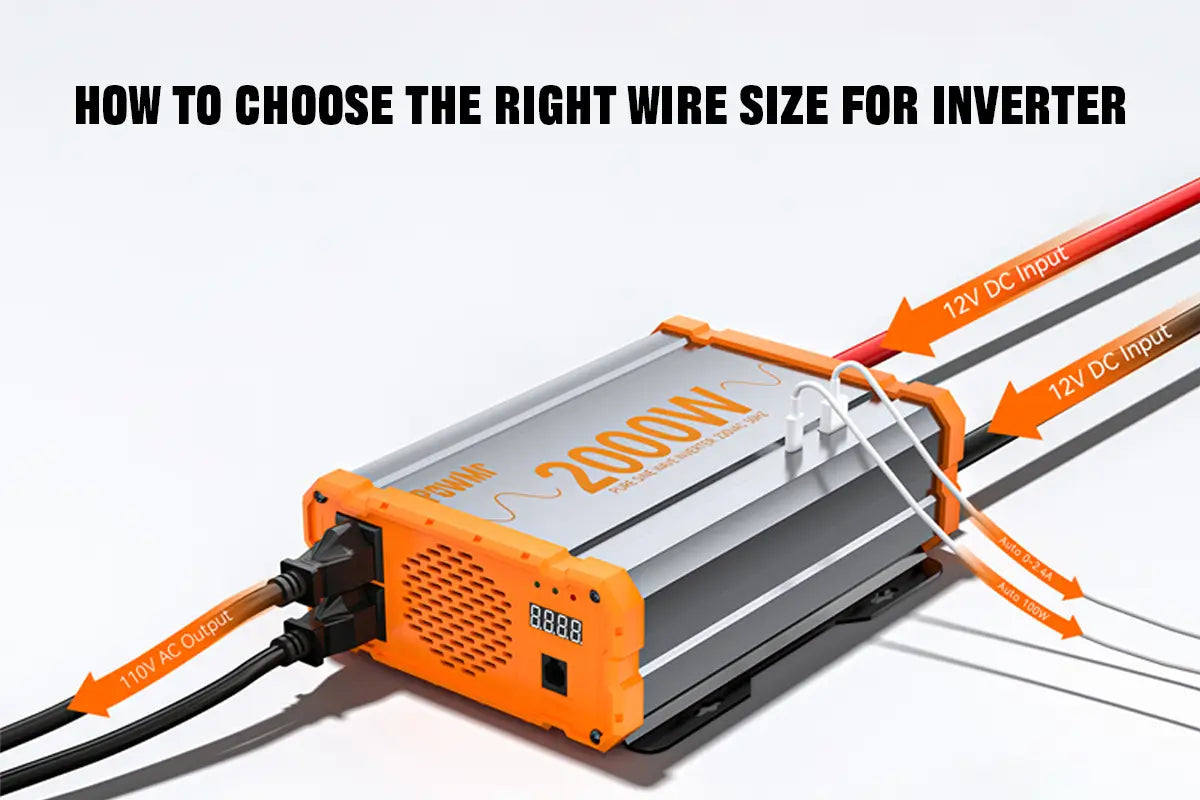

Als Beispiel nehmen wir einen 2000W Wechselrichter. Mit einem Wirkungsgrad von 90 % zieht er tatsächlich etwa 2220W Leistung.
Auf der DC-Seite, wenn der 2000W Wechselrichter an eine 12V Batterie angeschlossen ist, wird typischerweise ein 4/0 AWG Kabel für kurze Strecken benötigt, das über 230 Ampere mit Sicherheitszuschlag (2220W/12V*1,25) tragen kann. Für längere Strecken sind noch dickere Kabel oder parallele Leitungen erforderlich, um den Spannungsabfall zu kontrollieren.
Auf der AC-Seite, wenn der 2000W Wechselrichter 110 Volt ausgibt, reicht normalerweise ein 10 AWG Kabel aus, um den 25-Ampere-Strom (2222W ÷ 110V × 1,25) zu bewältigen. Bei 220V Ausgangsspannung ist ein 12 AWG Kabel in der Regel ausreichend, um den etwa 13-Ampere-Strom über eine Entfernung von etwa 2 bis 3 Metern zu führen.
Hinweis:
Dies sind allgemeine Beispiele. Konsultieren Sie stets das Handbuch des Herstellers und passen Sie die Kabelgröße basierend auf der tatsächlichen Kabellänge, Umgebungstemperatur und Installationsmethode an, um einen sicheren und effizienten Betrieb zu gewährleisten.
Kabelgrößentabelle für Wechselrichter
Die folgenden Tabellen geben allgemeine Empfehlungen zur Kabelgröße für DC- und AC-Seite basierend auf gängigen Wechselrichtergrößen. Diese Schätzungen gehen von 90 % Wirkungsgrad, kurzen Kabelstrecken und Kupferkabeln aus.
DC-Seite
| Kabellänge (ft, Hin- und Rückweg) | 12V 1200W | 12V 2000W | 24V 3000W |
|---|---|---|---|
| 5 | 1/0 AWG | 3/0 AWG | 2/0 AWG |
| 10 | 1/0 AWG | 4/0 AWG | 2/0 AWG |
| 15 | 1/0 AWG / 4/0 AWG | 4/0 AWG | 2/0 AWG |
AC-Seite
| 110 Volt Ausgang | |||
|---|---|---|---|
| Kabellänge (ft, Hin- und Rückweg) | 1200W | 2000W | 3000W |
| 5 | 12 AWG | 10 AWG | 8 AWG |
| 10 | 12 AWG | 10 AWG | 8 AWG |
| 15 | 10 AWG | 8 AWG | 6 AWG |
| 220 Volt Ausgang | |||
| Kabellänge (ft, Hin- und Rückweg) | 1200W | 2000W | 3000W |
| 5 | 16 AWG | 14 AWG | 12 AWG |
| 10 | 14 AWG | 12 AWG | 12 AWG |
| 15 | 12 AWG | 10 AWG | 10 AWG |
