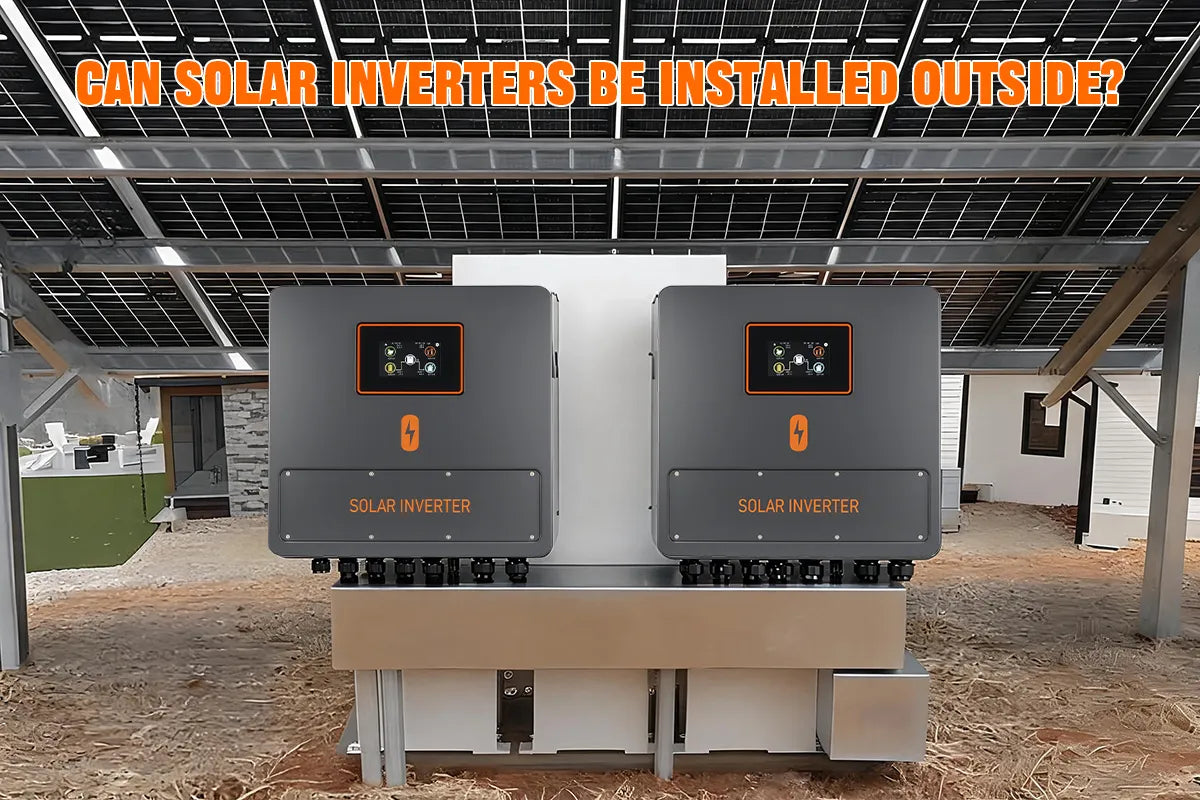

Сонячні інвертори розглядаються для зовнішньої установки, коли внутрішній простір обмежений або коли користувачі хочуть спростити розташування системи та знизити витрати на монтаж. У таких випадках зовнішня установка може здаватися зручним рішенням, але вона також викликає занепокоєння щодо довгострокової надійності та безпеки.
Користувачі зазвичай турбуються про вплив дощу, спеки та суворих погодних умов, а також про те, чи зможе інвертор безпечно працювати в таких умовах. Насправді не всі інвертори призначені для зовнішнього використання, і такі фактори, як рейтинг захисту, метод встановлення та умови навколишнього середовища, відіграють важливу роль у продуктивності та безпеці системи.
У наступних розділах ми розглянемо, які типи сонячних інверторів можна встановлювати на вулиці та які ключові фактори визначають безпечну та надійну зовнішню установку.
Які типи інверторів можна встановлювати на вулиці?
Не всі сонячні інвертори підходять для зовнішньої установки. Можливість використання інвертора на вулиці залежить головним чином від його рейтингу захисту IP, конструктивного дизайну та здатності відводити тепло. Загалом, лише інвертори з вищим рівнем захисту, наприклад IP65 і вище, призначені для надійної роботи в зовнішньому середовищі.
Щодо типів систем, гібридні сонячні інвертори частіше використовуються в зовнішніх сонячних електростанціях, особливо на фермах, у віллах та автономних системах. Ці інвертори розроблені для роботи з акумуляторними системами і зазвичай мають підвищену адаптивність до навколишнього середовища. Натомість багато мережевих інверторів з нижчими рейтингами захисту, такими як IP21, зазвичай встановлюють у приміщеннях або захищених корпусах, оскільки вони не призначені для тривалого впливу дощу, пилу та суворих зовнішніх умов.
Пояснення рейтингу захисту IP інвертора
Рівні захисту IP (Ingress Protection) визначають ступінь захисту корпусу інвертора від проникнення твердих предметів (наприклад, пилу) та рідин (наприклад, води). Вибір правильного рівня захисту для вашого середовища встановлення є критично важливим:
- IP21 / IP20 (тільки для використання в приміщенні): IP20 забезпечує базовий захист від твердих предметів розміром понад 12,5 мм (наприклад, пальців), але не має захисту від води. IP21 додає захист від вертикальних крапель води, підходить для мінімальної конденсації або легких бризок. Обидва рівні захисту призначені виключно для сухих, безпилових приміщень, таких як складські кімнати або електрощитові.
- IP54 (Напівзовнішній, потребує укриття) : IP54 забезпечує обмежений захист від пилу (без шкідливих відкладень) і захист від бризок води з будь-якого напрямку. Підходить для напівзовнішніх місць з навісом, таких як під карнизами або в навісах для автомобілів. Може витримувати дощ, що дме вітром, але не повинен піддаватися сильним зливам або водяним струменям високого тиску.
- IP65 / IP66 (Готові до зовнішнього використання, водонепроникні) : IP65 повністю пилонепроникний і захищений від водяних струменів низького тиску з будь-якого напрямку. IP66 забезпечує вищий рівень захисту, здатний витримувати потужні водяні струмені або сильне море. Обидва класи повністю водонепроникні і підходять для постійного зовнішнього встановлення без додаткових корпусів, будь то на дахах, наземних кріпленнях або в прибережних зонах.
- IP67 (Короткочасне занурення, спеціальні застосування) : IP67 повністю пилонепроникний і додатково захищений від тимчасового занурення у воду (до 1 метра глибини на 30 хвилин). Цей клас призначений для спеціальних застосувань, таких як зони, схильні до повеней, вологі шахти або екстремальні промислові умови, що вимагають періодичного миття. Рідко використовується у стандартних фотогальванічних проєктах.
Класи захисту сонячних інверторів PowMr
PowMr пропонує сонячні інвертори з різними класами захисту IP для різних умов встановлення. Моделі IP21 призначені для внутрішнього використання, тоді як моделі IP65 забезпечують кращий захист від пилу та води для зовнішніх сонячних установок.
Сонячні інвертори PowMr IP21 (Внутрішнє встановлення)
| Модель | Потужність | Клас захисту IP | Рекомендоване встановлення |
|---|---|---|---|
| POW-HVM1.5K-24V | 1,5кВт | IP21 | Внутрішній |
| POW-HVM4.5K-24V-E | 4,5кВт | IP21 | Внутрішній |
| POW-HVM6.5KP | 6,4кВт | IP21 | Внутрішній |
| POW-HVM11KP | 11кВт | IP21 | Внутрішній |
| POW-HVM12KP | 12KW | IP21 | Внутрішній |
| POW-SPH-6KW | 6KW | IP21 | Внутрішній |
Сонячні інвертори PowMr IP65 (Підходять для зовнішнього використання)
Гібридні сонячні інвертори PowMr IP65 гібридні сонячні інвертори повністю захищені від пилу та стійкі до дощу і водяних струменів, що робить їх придатними для житлових і комерційних зовнішніх сонячних установок.
| Модель | Потужність | Клас захисту IP | Рекомендоване встановлення |
|---|---|---|---|
| POW-ECO6K-48V | 6кВт | IP65 | Зовнішній |
| POW-ECO-3KW | 3кВт | IP65 | Зовнішній |
| POW-ECO-6KW | 6кВт | IP65 | Зовнішній |
| POW-ELITE6.6KW | 6,6кВт | IP65 | Зовнішній |
| POW-ELITE10.6KW | 10,6кВт | IP65 | Зовнішній |
| SOLXPOW X3-12K | 12кВт | IP65 | Зовнішній |
Основні ризики зовнішнього встановлення
Сонячні інвертори, встановлені на вулиці, стикаються з такими викликами, як волога, зміни температури, блискавки, корозія та ризики безпеки. Вибір надійного водонепроникного інвертора з відповідними захисними функціями допомагає забезпечити стабільну роботу в суворих зовнішніх умовах.
Вплив дощової води та вологи
Зовнішні інвертори можуть піддаватися впливу дощу та вологості, що з часом може пошкодити внутрішні компоненти. Водонепроникний інвертор з відповідним класом захисту IP допомагає запобігти пошкодженню від води та вологи.
Зниження продуктивності через високу температуру
Пряме сонячне світло та високі температури можуть знизити ефективність інвертора та вплинути на термін служби компонентів. Правильна вентиляція та встановлення тіні допомагають підтримувати стабільну роботу.
Ризики блискавок і перенапруг
Зовнішні системи більш вразливі до блискавок і перенапруг. Правильне заземлення та пристрої захисту від перенапруг (SPD) допомагають захистити інвертор від електричних пошкоджень.
Довготривалі проблеми корозії (прибережні або вологі райони)
Сіль, волога та підвищена вологість можуть спричиняти корозію в прибережних районах. Інвертори з міцними матеріалами та вищими класами захисту краще протистоять суворим умовам.
Ризик крадіжки
Зовнішні інвертори, встановлені на фермах, у віллах або віддалених районах, можуть бути під загрозою крадіжки. Надійне кріплення, антивандальні гвинти та правильне розташування покращують безпеку.
Вплив кліматичних умов на зовнішнє встановлення
Зовнішні сонячні інвертори повинні витримувати різні умови навколишнього середовища під час тривалої експлуатації. Температура, вологість, соляний туман, пил і висота можуть впливати на продуктивність і термін служби інвертора. Вибір відповідного зовнішнього сонячного інвертора з належними захисними функціями допомагає забезпечити надійну роботу.
Висока температура (>40°C): відведення тепла
Високі температури можуть спричинити перегрів інвертора та зниження потужності. Встановлюйте інвертор у затіненому, добре вентильованому місці для покращення відведення тепла.
Холодна погода (<-20°C): захист від низьких температур
Сильний холод може впливати на запуск інвертора та роботу компонентів. Оберіть сонячний інвертор з відповідним діапазоном робочих температур і захистом від конденсації.
Дощові та вологі райони: захист від води
Волога та дощ можуть пошкодити внутрішні компоненти. Сонячний інвертор з рейтингом IP65/IP66 та герметичними кабельними з’єднаннями допомагає запобігти пошкодженню водою.
Прибережні райони: захист від корозії через соляний туман
Соляний туман може прискорювати корозію металевих частин і клем. Використовуйте корозійностійкі матеріали та регулярно перевіряйте з’єднання.
Пилові та піщані райони: захист від пилу
Накопичення пилу може знижувати ефективність охолодження та впливати на продуктивність. Оберіть зовнішній інвертор з високим класом захисту IP і підтримуйте вентиляційні отвори в чистоті.
Райони з великою висотою: охолодження та ізоляція
Великі висоти можуть знижувати відведення тепла та впливати на ізоляційні властивості. Оберіть інвертор, придатний для роботи на великій висоті, і дотримуйтесь інструкцій з встановлення.
Як безпечно встановити сонячний інвертор на вулиці?
Правильне встановлення є необхідним для забезпечення безпеки, ефективності та довготривалої надійності зовнішньої сонячної інверторної системи. При встановленні сонячного інвертора на вулиці слід звертати увагу на місце встановлення, захист проводки, заземлення та захист від перенапруг.
1. Виберіть відповідне місце для встановлення
- Встановлюйте інвертор у сухому, затіненому та добре вентильованому місці.
- Уникайте прямого сонячного світла, сильних дощів і місць, схильних до накопичення води.
- Забезпечте достатній простір навколо інвертора для належного відведення тепла.
2. Використовуйте відповідні водонепроникні кабельні з’єднання
- Для зовнішніх сонячних інверторів слід використовувати водонепроникні кабельні вводи та герметичні з’єднувачі.
- Переконайтеся, що всі точки входу кабелів надійно затягнуті, щоб запобігти проникненню води та пилу.
- Захищайте відкриті кабелі від ультрафіолетового старіння та механічних пошкоджень.
3. Встановлення відповідних пристроїв захисту ланцюга
- Встановлюйте відповідні автоматичні вимикачі на вході PV, стороні акумулятора та виході змінного струму відповідно до вимог системи.
- Автоматичні вимикачі дозволяють безпечно проводити технічне обслуговування та допомагають захистити інвертор від перевантажень.
- Для зовнішніх установок рекомендується додаткові захисні пристрої для підвищення безпеки системи.
4. Заземлення та захист від перенапруг для зовнішніх сонячних інверторів
Правильне заземлення — це критично важливий крок безпеки при встановленні зовнішніх сонячних інверторів. Надійна система заземлення допомагає знизити ризики ураження електричним струмом і забезпечує безпечний шлях для струмів перенапруги, спричинених блискавкою або електричними несправностями.
Використовуючи як приклад PowMr 6000W 220V All in One Inverter (SKU:POW-ECO6K-48V) , система заземлення повинна включати інвертор, захисні пристрої, монтажну конструкцію сонячної панелі та заземлювальну шину.
Типове підключення заземлення та захисту:
Кроки підключення заземлення:
- Підключіть заземлювальний термінал PE Підключіть інвертор POW-ECO6K-48V до заземлювальної шини за допомогою відповідного заземлювального провідника.
- Підключіть заземлювальний термінал захисту від перенапруг постійного струму (PV SPD) до заземлювальної шини, що дозволяє безпечно розряджати перенапругу з боку PV у землю.
- Підключіть заземлювальний термінал захисту від перенапруг змінного струму (AC SPD) до тієї ж системи заземлення для захисту змінного струму від перенапруг.
- Підключіть монтажну раму сонячної панелі до заземлювальної шини, щоб знизити ризики блискавки та електробезпеки.
- Переконайтеся, що всі заземлювальні з’єднання міцні, стійкі до корозії та встановлені відповідно до місцевих електричних стандартів.
Чому заземлення та захист від перенапруг важливі
- Захист користувачів від ураження електричним струмом через пошкодження ізоляції.
- Забезпечення безпечного шляху розряду перенапруги, викликаної блискавкою.
- Зменшення ризику пошкодження інвертора та іншого електрообладнання.
- Покращення загальної надійності системи зберігання сонячної енергії.
5. Перевірка проводки та проведення регулярного технічного обслуговування
- Перед експлуатацією перевірте з’єднання PV, акумулятора, змінного струму та заземлення.
- Регулярно перевіряйте клеми кабелів, водонепроникні ущільнення, заземлювальні точки та пристрої захисту від перенапруг.
- Тримайте вентиляційні отвори чистими для забезпечення стабільної роботи інвертора.
