AWG ย่อมาจากอะไร? แผนภูมิขนาดเส้นผ่านศูนย์กลางและแอมแปร์

What Does AWG Stand For? Diameter & AMP Chart

ถ้าคุณเคยทำงานกับสายไฟฟ้าของระบบพลังงานแสงอาทิตย์ คุณน่าจะเคยเจอคำว่า AWG หรือ American Wire Gauge แต่ความหมายที่แท้จริงคืออะไร และมันมีผลต่อการเลือกสายไฟอย่างไร?

ในคู่มือนี้ เราจะอธิบายการวัดขนาดสายไฟ AWG การแปลงเป็นหน่วยเมตริก และวิธีที่เกจสายไฟต่าง ๆ มีผลต่อการส่งกำลังไฟฟ้า นอกจากนี้ เรายังมีตารางสำคัญเพื่อช่วยคุณเลือกสายไฟที่ถูกต้องสำหรับการใช้งานต่าง ๆ อย่าพลาดคู่มือรายละเอียดตอนท้ายสำหรับการเลือกขนาดสายไฟที่เหมาะสมกับระบบพลังงานแสงอาทิตย์ของคุณ



AWG ย่อมาจากอะไร

AWG (American Wire Gauge) เป็นระบบมาตรฐานที่ใช้ในสหรัฐอเมริกาเพื่อวัดเส้นผ่านศูนย์กลางของตัวนำไฟฟ้า ถูกนำมาใช้ในศตวรรษที่ 19 เพื่อให้มีวิธีการที่สม่ำเสมอในการกำหนดขนาดสายไฟ ช่วยลดความสับสนโดยกำหนดขนาดที่แม่นยำสำหรับแต่ละเกจ การมาตรฐานนี้ช่วยช่างไฟฟ้า วิศวกร และเจ้าของบ้านในการเลือกสายไฟที่เหมาะสมกับความต้องการ


ตารางเส้นผ่านศูนย์กลางสายไฟ AWG

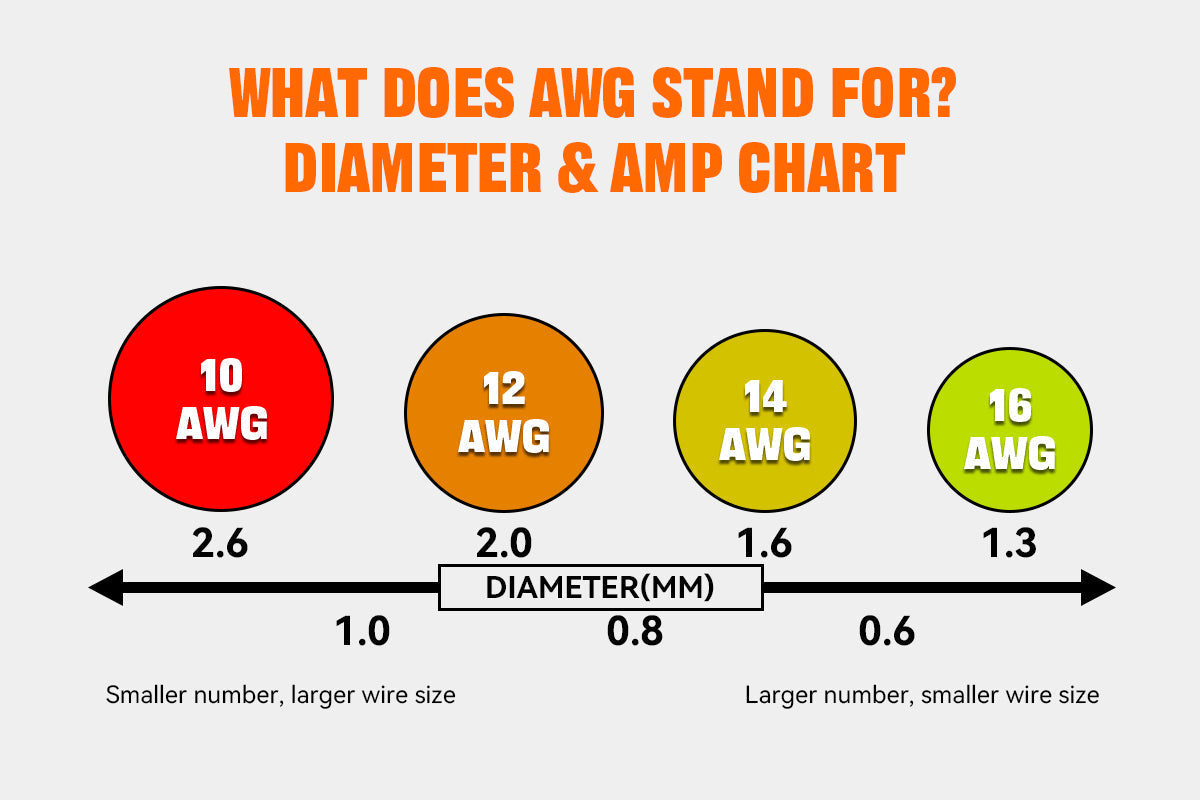

ตารางเส้นผ่านศูนย์กลางสายไฟ AWG ให้ข้อมูลอ้างอิงสำหรับขนาดสายไฟและเส้นผ่านศูนย์กลางที่สอดคล้องกัน หลักการสำคัญที่ควรจำคือ: เมื่อหมายเลขเกจเพิ่มขึ้น เส้นผ่านศูนย์กลางของสายไฟจะลดลง

และตาม กฎของโอห์ม ความต้านทานของสายไฟจะลดลงเมื่อเส้นผ่านศูนย์กลางเพิ่มขึ้น เนื่องจากความต้านทานแปรผกผันกับพื้นที่หน้าตัด สายไฟที่หนากว่า ช่วยให้ กระแสไหลได้มากขึ้น โดยสูญเสียความร้อนน้อยลง เพิ่มประสิทธิภาพ ในขณะที่สายไฟที่บางกว่าจะมีความต้านทานสูงกว่า ทำให้เกิดแรงดันตกและความร้อน


ตารางแปลง AWG เป็นเมตริก (AWG เป็น mm²)

ในขณะที่ AWG ถูกใช้กันอย่างแพร่หลายในสหรัฐอเมริกา หลายประเทศอื่น ๆ ใช้ระบบเมตริก ซึ่งวัดขนาดสายไฟเป็นตารางมิลลิเมตร (การแปลง AWG เป็น mm²)

ตารางแปลง AWG เป็น mm²

เรามาเปรียบเทียบสาย 2 AWG และ 4 AWG กัน:

  • สาย 2 AWG มีเส้นผ่านศูนย์กลาง 0.2576 นิ้ว (6.54 มม.)
  • สาย 4 AWG มีเส้นผ่านศูนย์กลาง 0.2043 นิ้ว (5.19 มม.)

เนื่องจาก 2 AWG มีเส้นผ่านศูนย์กลางใหญ่กว่า 4 AWG จึงสามารถรับกระแสไฟได้มากขึ้นโดยมีความต้านทานน้อยกว่า

นอกจากขนาด AWG มาตรฐานแล้ว สายไฟขนาดใหญ่บางชนิดใช้ เลขศูนย์หลายตัว ("/0") แทนตัวเลขหลักเดียว ยิ่งมีเลขศูนย์มาก สายก็ยิ่งหนา ตัวอย่างเช่น:

  • สาย 2/0 AWG (00 AWG) มีเส้นผ่านศูนย์กลาง 0.3648 นิ้ว (9.27 มม.)
  • สาย 4/0 AWG (0000 AWG) มีเส้นผ่านศูนย์กลาง 0.4600 นิ้ว (11.68 มม.)

ระหว่างสองขนาดนี้ 4/0 AWG มีขนาดใหญ่กว่า 2/0 AWG หมายความว่าสามารถรับกระแสไฟได้มากขึ้นโดยมีความต้านทานน้อยกว่า


ตารางขนาดสาย AWG และแอมป์

ความต้านทานของสายไฟไม่ได้ขึ้นอยู่กับความหนา (ขนาด AWG) เท่านั้น แต่ยังขึ้นอยู่กับความยาวของสายไฟด้วย — ยิ่งสายไฟยาว ความต้านทานก็ยิ่งสูง ตามกฎของจูล เมื่อมีกระแสไฟไหลผ่านสายไฟ ความต้านทานจะทำให้พลังงานไฟฟ้าบางส่วนเปลี่ยนเป็นความร้อน

ดังนั้น เพื่อป้องกันไม่ให้สายไฟและฉนวนของมันร้อนเกินหรือหลอมละลาย ขนาด AWG ที่แตกต่างกันจึงมีความสามารถรับกระแสไฟฟ้าที่แตกต่างกันขึ้นอยู่กับความยาวของสายไฟ

ตารางขนาดสาย AWG และแอมป์

ตารางขนาดสาย AWG และความสามารถรับกระแสไฟฟ้าข้างต้นแสดงกระแสไฟฟ้าสูงสุดที่ปลอดภัยที่สายไฟสามารถรับได้ การเลือกขนาดสายไฟที่ถูกต้องช่วยป้องกันการร้อนเกินและความล้มเหลวทางไฟฟ้า เพื่อความปลอดภัยและประสิทธิภาพในระบบไฟฟ้า


สาย AWG ขนาดใดสำหรับ 30 แอมป์?

สายไฟขนาด 8 AWG, 6 AWG และ 4 AWG เหมาะสำหรับวงจรกระแส 30 แอมป์ ขึ้นอยู่กับระยะทาง โดย 8 AWG มักใช้สำหรับระยะทางไม่เกิน 10 ฟุต หากระยะทางสายไฟยาวขึ้น (10–20 ฟุต) อาจต้องใช้ 6 AWG เพื่อชดเชยการลดแรงดันไฟฟ้า


สาย AWG ขนาดใดสำหรับ 50 แอมป์?

สำหรับวงจรกระแส 50 แอมป์ สายไฟขนาด 6 AWG, 4 AWG หรือ 2 AWG มักถูกใช้ สำหรับระยะทางไม่เกิน 10 ฟุต สายไฟ 6 AWG ก็เพียงพอ หากระยะทางเกิน 10 ฟุต การเปลี่ยนไปใช้ 4 AWG จะช่วยรักษาประสิทธิภาพแรงดันไฟฟ้าและป้องกันการร้อนเกิน


บทสรุป

ระบบ AWG เป็นมาตรฐานสำหรับเส้นผ่านศูนย์กลางของสายไฟ ซึ่งให้ข้อมูลอ้างอิงที่เชื่อถือได้สำหรับการกำหนดความต้านทาน ความสามารถในการรับกระแสไฟฟ้า และประสิทธิภาพโดยรวม

ในการเลือกขนาดสายไฟที่เหมาะสม ให้พิจารณาความจุกระแสไฟฟ้าที่ต้องการและความต้องการในการส่งผ่านโหลด ด้านล่างนี้ เราได้จัดทำคำแนะนำอย่างครบถ้วนสำหรับการเลือกขนาดสายไฟที่เหมาะสมสำหรับการติดตั้งระบบพลังงานแสงอาทิตย์และการเชื่อมต่ออุปกรณ์ โปรดดูตารางเพื่อค้นหาตัวเลือกที่ดีที่สุดตามความต้องการเฉพาะของคุณ (อัปเดตอย่างต่อเนื่อง)
