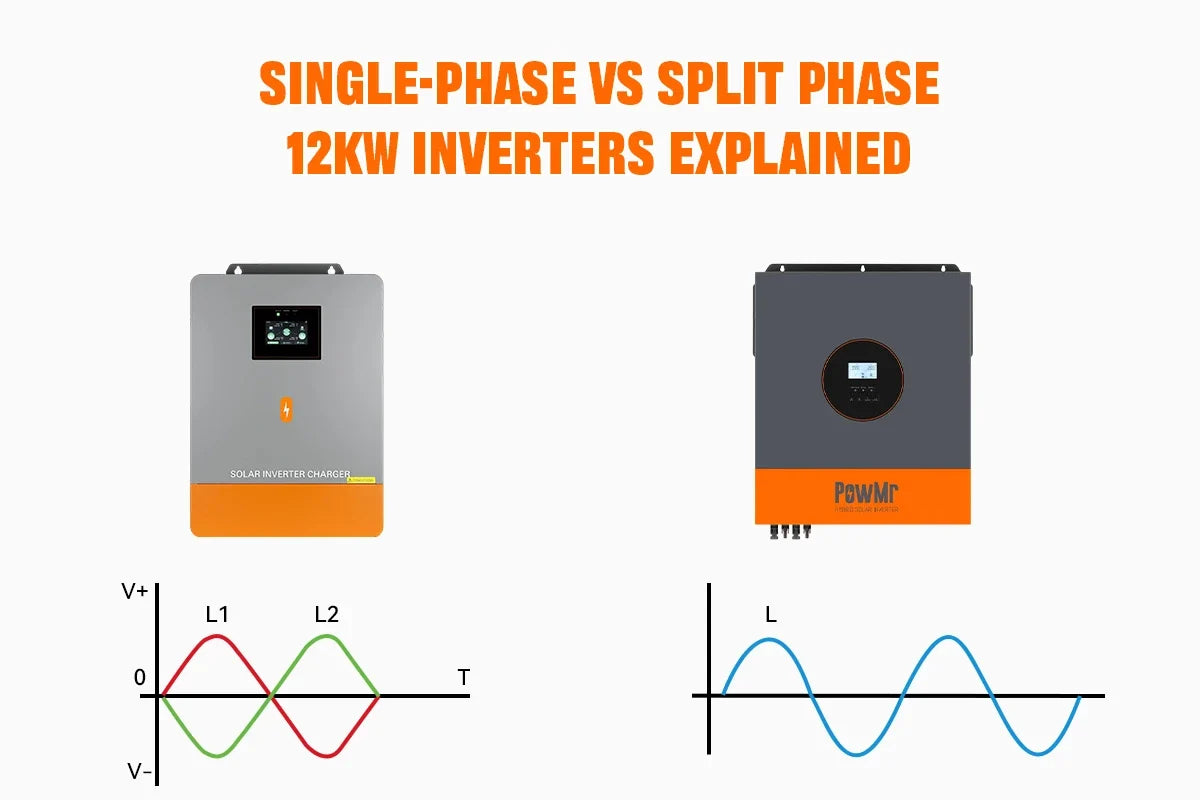

อธิบายอินเวอร์เตอร์ 12kW แบบเฟสเดียวเทียบกับแบบสปลิตเฟส

เมื่อเลือกซื้อ อินเวอร์เตอร์โซลาร์เซลล์ 12kW ผู้ซื้อจำนวนมากจะสังเกตเห็นตัวเลือกยอดนิยมสองแบบอย่างรวดเร็ว ได้แก่ แบบเฟสเดียวและแบบแยกเฟส แม้ทั้งสองแบบอาจระบุพิกัดไว้ที่ 12kW เท่ากัน แต่ไม่สามารถใช้แทนกันได้ ตัวเลือกที่เหมาะสมขึ้นอยู่กับระบบจ่ายไฟฟ้าของคุณ ประเภทโหลดไฟฟ้า กฎการเชื่อมต่อกับโครงข่ายไฟฟ้า และรูปแบบการติดตั้ง

ในคู่มือนี้ เราจะอธิบายความแตกต่างระหว่างอินเวอร์เตอร์โซลาร์เซลล์ 12kW แบบเฟสเดียวและแบบแยกเฟส อธิบายความแตกต่างระหว่างอินเวอร์เตอร์ 12kW แบบเฟสเดียวกับแบบแยกเฟส และช่วยคุณตัดสินใจว่าตัวเลือกใดเหมาะกับระบบโซลาร์เซลล์สำหรับบ้านหรือธุรกิจเชิงพาณิชย์ขนาดเล็ก

ไฟฟ้าแบบเฟสเดียวและแบบแยกเฟสคืออะไร

ไฟฟ้าแบบเฟสเดียวกับไฟฟ้าแบบแยกเฟสเป็นประเด็นสำคัญสำหรับผู้ซื้อระบบโซลาร์เซลล์ในอเมริกาเหนือ บ้านส่วนใหญ่ในสหรัฐอเมริกาและแคนาดาไม่ได้ใช้ระบบจ่ายไฟแบบเฟสเดียวมาตรฐาน 220/230V แต่ใช้ไฟฟ้าแบบแยกเฟสซึ่งมีเอาต์พุตทั้ง 120V และ 240V

หากเลือกประเภทเอาต์พุตของอินเวอร์เตอร์โซลาร์เซลล์ไม่ถูกต้อง ระบบของคุณอาจไม่สามารถจ่ายไฟให้กับเต้ารับมาตรฐาน 120V และเครื่องใช้ไฟฟ้ากำลังสูง 240V ได้อย่างเหมาะสม

ไฟฟ้าแบบเฟสเดียวคืออะไร

ไฟฟ้าแบบเฟสเดียวเป็นรูปแบบพื้นฐานที่สุดของไฟฟ้ากระแสสลับ โดยทั่วไปใช้สายไฟเส้นไฟ/สายเฟสหนึ่งเส้น (L) และสายนิวทรัลหนึ่งเส้น (N) พร้อมสายดิน/PE ในหลายระบบ แรงดันไฟฟ้าระหว่างสายไฟเส้นไฟกับสายนิวทรัลจะเป็นไปตามคลื่นไซน์ที่ความถี่ 50Hz หรือ 60Hz

เมื่อผู้คนพูดถึงไฟฟ้า 220V หรือ 230V โดยทั่วไปหมายถึงแรงดันไฟฟ้าแบบเฟสเดียว คุณสมบัติหลักนั้นเรียบง่าย: มีเอาต์พุตแรงดันไฟฟ้าเพียงค่าเดียว โดยโหลดที่เชื่อมต่อจะแบ่งใช้คู่สายไฟเส้นไฟและสายนิวทรัลเดียวกัน

ข้อดีของไฟฟ้าแบบเฟสเดียว:

• เดินสายง่าย
• ระบบมีความซับซ้อนน้อยกว่า
• ต้นทุนอินเวอร์เตอร์โซลาร์เซลล์มักต่ำกว่า

อินเวอร์เตอร์โซลาร์เซลล์แบบเฟสเดียว 220V 12kW ของ PowMr (SKU:POW-HVM12KP) ได้รับการออกแบบมาสำหรับระบบไฟฟ้าเหล่านี้ รองรับการต่อขนานได้สูงสุด 9 เครื่อง รวมกำลังไฟ 108kW และยังสามารถกำหนดค่าเอาต์พุตแบบสามเฟสได้เมื่อใช้งานหลายเครื่องร่วมกัน

ไฟฟ้าแบบแยกเฟสคืออะไร

ไฟฟ้าแบบแยกเฟสเป็นระบบจ่ายไฟฟ้าภายในบ้านมาตรฐานในอเมริกาเหนือ โดยเกิดจากการแยกแหล่งจ่ายไฟแบบเฟสเดียวออกเป็นสองขาที่มีเฟสต่างกัน 180° เอาต์พุตใช้สายไฟสามเส้น ได้แก่ L1, L2 และ N

• L1–N = 120V
• L2–N = 120V
• L1–L2 = 240V


ประเด็นสำคัญคือ อินเวอร์เตอร์แบบสปลิตเฟสสามารถจ่ายแรงดันไฟสองระดับได้พร้อมกัน ซึ่งตรงกับรูปแบบการเดินสายไฟของบ้านในอเมริกาเหนือ:

• 120V สำหรับเต้ารับ ระบบไฟส่องสว่าง โทรทัศน์ และคอมพิวเตอร์
• 240V สำหรับเครื่องปรับอากาศ เครื่องอบผ้า เครื่องทำน้ำอุ่น และเครื่องชาร์จรถยนต์ไฟฟ้า

อินเวอร์เตอร์ All in One PowMr 12KW 220Vac 48Vdc ของ PowMr (SKU: FU12-248P) ออกแบบมาสำหรับตลาดอเมริกาเหนือ ให้เอาต์พุตสปลิตเฟสโดยตรงโดยไม่ต้องใช้หม้อแปลงเพิ่มเติม รองรับการต่อขนานได้สูงสุด 6 เครื่อง รวมกำลังได้ 72kW และมีการออกแบบบายพาส 200A สำหรับการสตาร์ทโหลดสูง

ความแตกต่างสำคัญระหว่างไฟฟ้าแบบเฟสเดียวและสปลิตเฟส

การเปรียบเทียบ	ไฟฟ้าแบบเฟสเดียว	ไฟฟ้าแบบสปลิตเฟส
สายเอาต์พุต	L + N (+PE)	L1 + L2 + N (+PE)
จำนวนเฟส	หนึ่งเฟส	สองขาเฟสต่างกัน 180°
แรงดันเอาต์พุต	แรงดันไฟหลักค่าเดียว (220V/230V)	เอาต์พุตคู่ (120V + 240V)
แรงดันไฟ L–N	220V / 230V	120V (L1–N) / 120V (L2–N)
แรงดันไฟ L–L	ไม่เกี่ยวข้อง	240V (L1–L2)
ภูมิภาคหลัก	ยุโรป จีน ออสเตรเลีย แอฟริกา เอเชีย	อเมริกาเหนือ (สหรัฐอเมริกา แคนาดา)
สามารถจ่ายไฟให้โหลด 120V ได้	ไม่ (ต้องใช้หม้อแปลงหรือรุ่น 110V)	ใช่ เอาต์พุตโดยตรง
สามารถจ่ายไฟให้โหลด 240V ได้	ใช่ (เอาต์พุต 220V/230V โดยตรง)	ใช่ (L1–L2 = 240V)
โหลดทั่วไป	เครื่องปรับอากาศ ตู้เย็น ระบบไฟส่องสว่าง ปั๊ม	เต้ารับ 120V + เครื่องใช้ไฟฟ้า AC/เครื่องอบผ้า/เครื่องทำน้ำอุ่น 240V
การจับคู่กับอินเวอร์เตอร์ 12kW	รุ่นเฟสเดียว PowMr 220V (POW-HVM12KP)	รุ่นสปลิตเฟส PowMr 110/240V (SKU: FU12-248P)
ความซับซ้อนของระบบ	ง่าย	ปานกลาง (การจ่ายไฟแบบสามสาย)
เหมาะสำหรับบ้านในอเมริกาเหนือ	ไม่เหมาะกับแผงไฟฟ้ามาตรฐาน	จำเป็นสำหรับระบบเดินสายไฟภายในบ้านมาตรฐาน

อธิบายอินเวอร์เตอร์เฟสเดียวขนาด 12kW

อินเวอร์เตอร์เฟสเดียวขนาด 12kW เป็นตัวเลือกอินเวอร์เตอร์พลังงานแสงอาทิตย์ที่พบได้ทั่วไปสำหรับบ้านพักอาศัยและสถานที่เชิงพาณิชย์ขนาดเล็กที่ใช้ไฟฟ้าเฟสเดียว 220V/230V/240V โดยทั่วไปจะจ่ายไฟ AC ผ่าน L + N + PE และสามารถใช้งานกับโหลดในชีวิตประจำวัน เช่น เครื่องปรับอากาศ ตู้เย็น ระบบไฟส่องสว่าง และปั๊มน้ำ หากระบบไฟฟ้าของคุณเป็นไฟเฟสเดียวมาตรฐาน รุ่นนี้มักเหมาะสมกว่าอินเวอร์เตอร์ 12kW แบบสปลิตเฟสของอเมริกาเหนือ

ลองดู อินเวอร์เตอร์เฟสเดียว PowMr 12KW 220Vac 48Vdc แบบ All in One (SKU: POW-HVM12KP) เป็นตัวอย่างการใช้งานจริง อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริดนี้รวมอินเวอร์เตอร์ เครื่องชาร์จพลังงานแสงอาทิตย์ และเครื่องชาร์จแบตเตอรี่ AC ไว้ในเครื่องเดียว ตามข้อมูลจำเพาะของผลิตภัณฑ์ สามารถจ่ายกำลังเอาต์พุตอินเวอร์เตอร์จากแผงโซลาร์เซลล์ได้ 12,000W เมื่อกำลังไฟขาเข้า PV ≥ 2,000W พร้อมพิกัดอินเวอร์เตอร์แบตเตอรี่ 11,000W และกำลังไฟสูงสุด 22,000VA จึงเป็นตัวเลือกที่มีประสิทธิภาพสำหรับระบบอินเวอร์เตอร์พลังงานแสงอาทิตย์ขนาด 12kW สำหรับบ้านพักอาศัยและธุรกิจเชิงพาณิชย์ขนาดเล็ก

อินเวอร์เตอร์แบบเฟสเดียว 12kW ทำงานอย่างไร

อินเวอร์เตอร์แบบเฟสเดียวได้รับการออกแบบมาสำหรับไฟฟ้าแบบเฟสเดียว ไม่ใช่เอาต์พุตแบบแยกเฟส 120V/240V สองระดับ สำหรับ POW-HVM12KP หมายความว่า:

• การเดินสาย: L + N + PE
• แรงดันไฟฟ้าพิกัด: 220/230/240VAC
• รูปคลื่น: คลื่นไซน์บริสุทธิ์
• ความถี่: 50Hz/60Hz ปรับอัตโนมัติ

ดังนั้น หากคุณกำลังถามว่าอินเวอร์เตอร์แบบเฟสเดียว 12kW คืออะไร และเหมาะกับบ้านของคุณหรือไม่ สิ่งแรกที่ต้องตรวจสอบนั้นง่ายมาก: คุณต้องการแรงดันไฟฟ้า AC หลักเพียงค่าเดียว (220/230/240V) หรือต้องการทั้ง 120V และ 240V เหมือนบ้านส่วนใหญ่ในสหรัฐอเมริกาและแคนาดา

ใครควรเลือกอินเวอร์เตอร์แบบเฟสเดียว 12kW

อินเวอร์เตอร์แบบเฟสเดียว 12kW เหมาะสมหากคุณ:

• ใช้ไฟฟ้าแบบเฟสเดียว 220/230/240V
• ต้องการอินเวอร์เตอร์พลังงานแสงอาทิตย์แบบเฟสเดียวสำหรับโหลดในบ้านหรือธุรกิจขนาดเล็ก
• ต้องการเครื่องเดียวที่รองรับอินพุตจากโซลาร์เซลล์ แบตเตอรี่ และไฟฟ้าจากการไฟฟ้า/เครื่องกำเนิดไฟฟ้า
• ต้องการการเดินสายที่ง่ายกว่าระบบแบบแยกเฟส
• อาจขยายระบบเพิ่มเติมด้วยการต่อเครื่องขนานในภายหลัง

โดยทั่วไปไม่ใช่ตัวเลือกที่เหมาะสมหากคุณ:

• อาศัยอยู่ในบ้านมาตรฐานของอเมริกาเหนือที่ใช้ระบบไฟฟ้าแบบแยกเฟส 120V/240V
• ต้องการอินเวอร์เตอร์หนึ่งเครื่องเพื่อจ่ายไฟให้ทั้งเต้ารับ 120V และเครื่องใช้ไฟฟ้า 240V ได้โดยตรงพร้อมกัน

อธิบายอินเวอร์เตอร์แบบแยกเฟส 12kW

อินเวอร์เตอร์แบบแยกเฟสขนาด 12kW เป็นตัวเลือกอินเวอร์เตอร์พลังงานแสงอาทิตย์ที่พบได้ทั่วไปสำหรับบ้านในอเมริกาเหนือและสถานที่เชิงพาณิชย์ขนาดเล็กที่ใช้ไฟฟ้าแบบแยกเฟส 120/240V โดยทั่วไปจะจ่ายไฟ AC ผ่าน L1 + L2 + N: 120V จากสายไฟร้อนแต่ละเส้นไปยังนิวทรัล และ 240V ระหว่าง L1 กับ L2 นั่นหมายความว่าเครื่องเดียวสามารถจ่ายไฟให้โหลด 120V ทั่วไป เช่น เต้ารับ ระบบไฟส่องสว่าง และอุปกรณ์อิเล็กทรอนิกส์ รวมถึงเครื่องใช้ไฟฟ้า 240V เช่น เครื่องอบผ้า เครื่องทำน้ำอุ่น และเครื่องปรับอากาศ หากระบบไฟฟ้าของคุณเป็นแบบแยกเฟสมาตรฐานของอเมริกาเหนือ โดยทั่วไปอินเวอร์เตอร์รุ่นนี้จะเหมาะสมกว่าอินเวอร์เตอร์ 12kW แบบเฟสเดียว 220/230V

ลองใช้ PowMr FU12-248P เป็นตัวอย่างเชิงปฏิบัติ อินเวอร์เตอร์โซลาร์ไฮบริดนี้รวมอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ การชาร์จพลังงานแสงอาทิตย์ด้วย MPPT คู่ และการชาร์จแบตเตอรี่ด้วยไฟฟ้า AC ไว้ในเครื่องเดียว ตามข้อมูลจำเพาะของผลิตภัณฑ์ เครื่องจ่ายเอาต์พุตพิกัด 12,000W ที่ 110/240VAC แบบสปลิตเฟส ใช้ระบบแบตเตอรี่ 48V รองรับอินพุต PV สูงสุด 12,000W + 12,000W และสามารถต่อขนานได้ 6 เครื่อง จึงเป็นตัวเลือกที่เหมาะสมสำหรับระบบอินเวอร์เตอร์ 12kW แบบสปลิตเฟสในที่พักอาศัยและการใช้งานเชิงพาณิชย์ขนาดเล็ก

อินเวอร์เตอร์ 12kW แบบสปลิตเฟสทำงานอย่างไร

อินเวอร์เตอร์ 12kW แบบสปลิตเฟสสร้างขึ้นสำหรับเอาต์พุตสปลิตเฟสคู่ 120V/240V ไม่ใช่แหล่งจ่ายไฟเฟสเดียว 220/230/240V สำหรับ PowMr FU12-248P หมายความว่า:

• การเดินสาย: L1 + L2 + N (+PE)
• แรงดันไฟฟ้าพิกัด: 110/240VAC แบบสปลิตเฟส
• รูปคลื่น: คลื่นไซน์บริสุทธิ์
• ระบบแบตเตอรี่: 48V
• อินพุต PV: MPPT คู่ สูงสุด 12,000W + 12,000W
• การเริ่มต้นโหลดสูง: ออกแบบบายพาสประมาณ 200A เพื่อรองรับการเริ่มทำงานของเครื่องใช้ไฟฟ้าขนาดใหญ่

ดังนั้น หากคุณกำลังถามว่าอินเวอร์เตอร์ 12kW แบบสปลิตเฟสคืออะไร และเหมาะกับบ้านของคุณหรือไม่ การตรวจสอบเบื้องต้นนั้นง่ายมาก: คุณต้องการทั้ง 120V และ 240V พร้อมกัน เช่นเดียวกับบ้านส่วนใหญ่ในสหรัฐอเมริกาและแคนาดาหรือไม่ หากใช่ อินเวอร์เตอร์โซลาร์แบบสปลิตเฟสสำหรับอเมริกาเหนือมักเหมาะสมกว่าอินเวอร์เตอร์ 12kW แบบเฟสเดียว 220/230V

ใครควรเลือกอินเวอร์เตอร์ 12kW แบบสปลิตเฟส

อินเวอร์เตอร์ 12kW แบบสปลิตเฟสเหมาะสำหรับคุณหากคุณ:

• ใช้ระบบไฟฟ้าสปลิตเฟสมาตรฐาน 120/240V
• ต้องการอินเวอร์เตอร์สปลิตเฟสหนึ่งเครื่องเพื่อจ่ายไฟให้โหลดในบ้าน 120V และเครื่องใช้ไฟฟ้า 240V พร้อมกัน
• ต้องการเครื่องไฮบริดที่รวมอินเวอร์เตอร์ การชาร์จพลังงานแสงอาทิตย์ และการชาร์จจากไฟฟ้าจากโครงข่าย/เครื่องกำเนิดไฟฟ้าไว้ด้วยกัน
• วางแผนขยายระบบในภายหลังด้วยการต่อขนานหลายเครื่อง (สูงสุด 6 เครื่อง / 72kW สำหรับ FU12-248P)
• ต้องการบายพาสและความสามารถในการเริ่มต้นที่สูงขึ้นสำหรับเครื่องปรับอากาศ ปั๊ม เครื่องอบผ้า และโหลดลักษณะเดียวกัน

อินเวอร์เตอร์ 12kW แบบเฟสเดียวเทียบกับอินเวอร์เตอร์ 12kW แบบสปลิตเฟส

ก่อนหน้านี้เราได้อธิบายความแตกต่างระหว่างไฟฟ้าเฟสเดียวกับไฟฟ้าสปลิตเฟสไปแล้ว ในขั้นตอนการเลือกซื้อ คุณกำลังเลือกระหว่างอินเวอร์เตอร์โซลาร์ 12kW สองประเภทที่แตกต่างกัน ทั้งคู่มีกำลังพิกัด 12kW แต่ไม่สามารถใช้แทนกันได้

• อินเวอร์เตอร์ 12kW แบบเฟสเดียวเหมาะกับระบบไฟฟ้าเฟสเดียว 220/230/240V โดยจ่ายไฟออกเป็น L + N และจ่ายไฟให้โหลดด้วยแรงดันหลักระดับเดียว ตัวอย่างเช่น PowMr POW-HVM12KP (ต่อขนานได้สูงสุด 9 เครื่อง / 108kW)
• อินเวอร์เตอร์ 12kW แบบสปลิตเฟสเหมาะกับระบบไฟฟ้าสปลิตเฟส 120/240V ในอเมริกาเหนือ โดยจ่ายไฟออกเป็น L1 + L2 + N และสามารถจ่ายไฟให้เต้ารับ 120V และเครื่องใช้ไฟฟ้า 240V ได้พร้อมกัน ตัวอย่างเช่น PowMr FU12-248P (ต่อขนานได้สูงสุด 6 เครื่อง / 72kW พร้อมบายพาสประมาณ 200A)

หากบ้านของคุณใช้แรงดันไฟฟ้า AC หลักเพียงระดับเดียว ให้เลือกรุ่นเฟสเดียว หากต้องการทั้ง 120V และ 240V เช่นเดียวกับบ้านส่วนใหญ่ในสหรัฐอเมริกาและแคนาดา ให้เลือกรุ่นสปลิตเฟส จากนั้นจึงเปรียบเทียบความสามารถในการต่อขนานและการเริ่มต้นโหลดสูง

สรุป: อย่าซื้อโดยดูจากคำว่า “12kW” เพียงอย่างเดียว สำหรับอินเวอร์เตอร์ 12kW แบบเฟสเดียวเทียบกับแบบสปลิตเฟส ให้เลือกให้ตรงกับระบบไฟฟ้าก่อน จากนั้นจึงเปรียบเทียบการขยายระบบและประสิทธิภาพในการเริ่มต้นโหลด
