เมื่อต่อแบตเตอรี่ลิเธียม แบบขนานหลายก้อน แบตเตอรี่บางรุ่นจำเป็นต้องตั้งค่าสวิตช์ DIP เพื่อกำหนดแอดเดรสการสื่อสารและทำให้การสื่อสารของระบบจัดการแบตเตอรี่ (BMS)เป็นไปอย่างถูกต้อง
ในคู่มือนี้ เราจะอธิบายว่าสวิตช์ DIP บนแบตเตอรี่ลิเธียมคืออะไร สวิตช์ DIP ทำงานอย่างไรในการเชื่อมต่อแบตเตอรี่แบบขนาน และวิธีตั้งค่าสวิตช์ DIP สำหรับการต่อแบตเตอรี่ลิเธียมแบบขนาน รวมถึงการตั้งค่าสวิตช์ DIP สำหรับแบตเตอรี่ 2, 3, 4 ก้อนขึ้นไป
สวิตช์ DIP บนแบตเตอรี่ลิเธียมคืออะไร?
สวิตช์ DIP บนแบตเตอรี่ลิเธียมคือชุดสวิตช์โยกขนาดเล็กที่อยู่ด้านหลังกล่องหุ้มแบตเตอรี่ (ด้านหลังตัวแพ็ก) และเชื่อมต่อกับ BMS (ระบบจัดการแบตเตอรี่) แพ็กส่วนใหญ่ใช้สวิตช์ 4–8 ตัว โดยแต่ละตัวมีสถานะเป็น ON หรือ OFF ชุดการเปิด/ปิดที่แตกต่างกันจะสร้างแอดเดรสการสื่อสารที่ไม่ซ้ำกัน (หรือเรียกว่า Pack ID) เพื่อให้ระบบระบุแบตเตอรี่แต่ละก้อนได้เมื่อเชื่อมต่อหลายแพ็กแบบขนาน
ในแบตเตอรี่สำรองพลังงาน—โดยเฉพาะแบตเตอรี่แบบติดตั้งในแร็ก—สวิตช์ DIP ไม่ได้เปลี่ยนแรงดันไฟฟ้าหรือความจุ หน้าที่ของมันคือใช้ตอบคำถามเพียงข้อเดียวว่า แพ็กใดคือแพ็กใด แบตเตอรี่ลิเธียมแบบติดตั้งในแร็กมักติดตั้งเป็นโมดูลภายในตู้ และขยายระบบด้วยการต่อขนาน อินเวอร์เตอร์โซลาร์ อุปกรณ์มอนิเตอร์ หรือบัสสื่อสารของแบตเตอรี่ (โดยทั่วไปคือ RS485 หรือ CAN) จะใช้แอดเดรสดังกล่าวเพื่อกำหนดบทบาทมาสเตอร์/สเลฟ อ่านสถานะของแพ็กแต่ละก้อน และประสานการชาร์จและการคายประจุ หากแพ็กสองก้อนใช้แอดเดรสเดียวกัน หรือตั้งค่าสวิตช์ DIP ของแบตเตอรี่ไม่ถูกต้อง อาจเกิดการสื่อสารล้มเหลว ความผิดปกติในการต่อขนาน การอ่านค่าความจุไม่ถูกต้อง หรือระบบไม่สามารถเริ่มทำงานแบบต่อขนานได้เลย
ให้คิดว่าสวิตช์ DIP ของ BMS เป็นเหมือนหมายเลขประจำตัวของแบตเตอรี่แต่ละก้อน ในกลุ่มที่ต่อขนานกัน แบตเตอรี่แบบติดตั้งในแร็กทุกก้อนต้องมีชุดการตั้งค่า DIP ที่ไม่ซ้ำกัน โดยทั่วไปแพ็กแบตเตอรี่ควรมีแรงดันไฟฟ้า ความจุ และรุ่นตรงกัน จากนั้นให้ตั้งค่าตามตารางแอดเดรสในคู่มือของรุ่นนั้น หน้าที่ของสวิตช์ DIP บนแบตเตอรี่ LiFePO4 อาจแตกต่างกันไปตามแบรนด์ ดังนั้นให้ใช้ตารางสำหรับผลิตภัณฑ์รุ่นที่คุณใช้อยู่เสมอ—อย่านำการตั้งค่าจากแบตเตอรี่ซีรีส์อื่นมาใช้
สวิตช์ DIP ทำงานอย่างไรในการเชื่อมต่อแบตเตอรี่แบบขนาน?
เมื่อแบตเตอรี่ลิเธียมหลายก้อนทำงานแบบขนาน อินเวอร์เตอร์พลังงานแสงอาทิตย์จำเป็นต้องทราบว่าแพ็กใดเป็นมาสเตอร์และแพ็กใดเป็นสเลฟ สวิตช์ DIP สำหรับแบตเตอรี่ลิเธียมแบบขนานใช้กำหนดบทบาทดังกล่าว

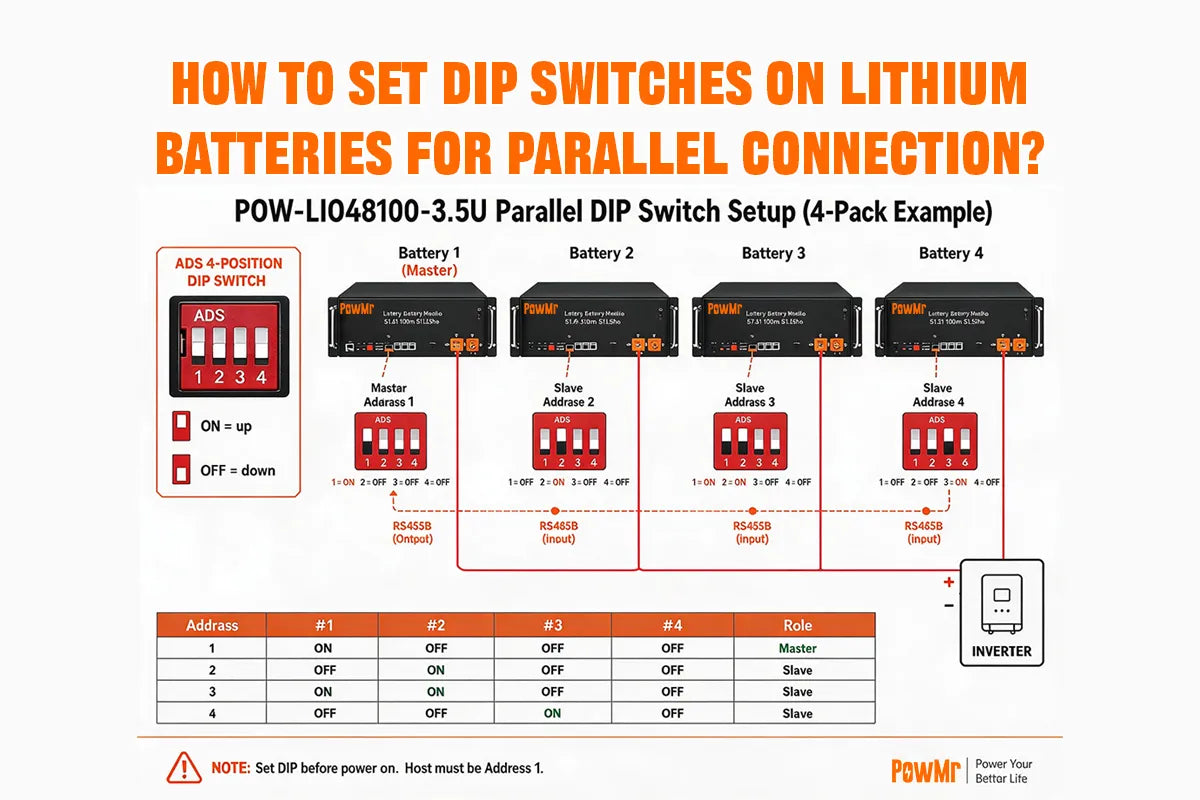

ยกตัวอย่าง PowMr แบตเตอรี่ลิเธียมแบบติดตั้งบนแร็ก ความจุ 100Ah 51.2V (POW-LIO48100-3.5U) กำหนดที่อยู่ที่แตกต่างกันให้แต่ละแพ็กก่อน แพ็กที่เชื่อมต่อกับพอร์ต BMS ของอินเวอร์เตอร์คือมาสเตอร์ (ที่อยู่ 1) ส่วนแพ็กอื่น ๆ เป็นสเลฟ (2, 3, 4…) เชื่อมต่อแพ็กต่าง ๆ เข้าด้วยกันผ่าน RS485B จากนั้นมาสเตอร์จะรายงานข้อมูลแบตเตอรี่ทั้งกลุ่มไปยังอินเวอร์เตอร์ผ่าน RS485A หรือ CAN
จำกฎสามข้อสำหรับการตั้งค่าสวิตช์ DIP เมื่อต่อแบตเตอรี่แบบขนาน:
- ห้ามมีสองแพ็กที่ใช้ที่อยู่เดียวกัน
- ต้องตั้งค่าแบตเตอรี่มาสเตอร์เป็นที่อยู่ 1
- ตั้งค่าแบตเตอรี่สเลฟตามลำดับ: 2, 3, 4…
หากสองแพ็กใช้ที่อยู่สวิตช์ DIP ของแบตเตอรี่เดียวกัน ระบบจะไม่สามารถแยกแยะได้ว่าแพ็กใดเป็นแพ็กใด คุณอาจเห็นจำนวนแบตเตอรี่ไม่ถูกต้อง สถานะผิดปกติ หรือการเชื่อมต่อแบบขนานล้มเหลว สำหรับแบตเตอรี่แบบติดตั้งบนแร็ก ให้ตั้งค่าสวิตช์ DIP ก่อนเดินสายและตรวจสอบการเปิดเครื่องเสร็จสิ้น
ทีละขั้นตอน: ตั้งค่าสวิตช์ DIP สำหรับการต่อแบตเตอรี่แบบขนาน
ยกตัวอย่าง PowMr แบตเตอรี่ลิเธียมแบบติดตั้งบนแร็ก ความจุ 100Ah 51.2V คุณต้องกำหนดที่อยู่การสื่อสารที่แตกต่างกันให้แบตเตอรี่แต่ละก้อนก่อนต่อหลายแพ็กแบบขนาน แบตเตอรี่นี้มีสวิตช์ DIP 4 ตัว และการผสมตำแหน่งเปิด/ปิดที่แตกต่างกันสามารถตั้งที่อยู่ได้ 16 ค่า (0–15)
ขั้นตอนที่ 1: ตรวจสอบแรงดันไฟฟ้าก่อนเดินสาย
สำหรับการต่อแบตเตอรี่หลายแพ็กแบบขนาน ให้กดสวิตช์เปิด/ปิดแรงดันต่ำของแบตเตอรี่แต่ละก้อน แล้ววัดแรงดันไฟฟ้าด้วยมัลติมิเตอร์
หากแรงดันไฟฟ้าตรงกัน ให้ ปิดเครื่อง ก่อนเชื่อมต่อสายเคเบิล ห้ามต่อแบบขนานหากแรงดันไฟฟ้าแตกต่างกันมากเกินไป
ขั้นตอนที่ 2: ค้นหาสวิตช์ DIP ของ ADS ที่ด้านหลัง
บน แบตเตอรี่ลิเธียมแบบติดตั้งในแร็ก 100Ah 51.2Vแต่ละชุด ให้ค้นหา สวิตช์ DIP (ADS) ที่ด้านหลัง—มี4 ตำแหน่ง (#1–#4) แต่ละตำแหน่งมีสถานะ เปิด หรือ ปิด
ในโหมดขนาน ให้ใช้สวิตช์ DIP กำหนดที่อยู่การสื่อสารและระบุบทบาทเครื่องหลัก/เครื่องรอง
ขั้นตอนที่ 3: ตั้งค่าที่อยู่เครื่องหลัก/เครื่องรอง (ก่อนเปิดเครื่อง)
ตามคู่มือ:
- แพ็กที่เชื่อมต่อกับอินเวอร์เตอร์ผ่าน สายสื่อสาร BMS = โฮสต์ / เครื่องหลัก
- ตั้งค่าเครื่องหลักเป็น ที่อยู่ 1—ต้องดำเนินการ ก่อนเปิดเครื่อง
- ตั้งค่าแพ็กอื่นเป็น ที่อยู่ 2, 3, 4…; ห้ามใช้ที่อยู่ 1 ซ้ำ
ตารางที่อยู่ ADS (#1–#4):
| ที่อยู่ | #1 | #2 | #3 | #4 |
|---|---|---|---|---|
|
0
|
ปิด
|
ปิด
|
ปิด
|
ปิด
|
|
1 (เครื่องหลัก)
|
เปิด
|
ปิด
|
ปิด
|
ปิด
|
|
2
|
ปิด
|
เปิด
|
ปิด
|
ปิด
|
|
3
|
เปิด
|
เปิด
|
ปิด
|
ปิด
|
|
4
|
ปิด
|
ปิด
|
เปิด
|
ปิด
|
|
5
|
เปิด
|
ปิด
|
เปิด
|
ปิด
|
|
6
|
ปิด
|
เปิด
|
เปิด
|
ปิด
|
|
7
|
เปิด
|
เปิด
|
เปิด
|
ปิด
|
|
8
|
ปิด
|
ปิด
|
ปิด
|
เปิด
|
|
…
|
…
|
…
|
…
|
…
|
|
15
|
เปิด
|
เปิด
|
เปิด
|
เปิด
|
ขั้นตอนที่ 4: เชื่อมต่อการสื่อสารแบบขนาน (RS485B)
ใช้สายสื่อสารแบบขนานเชื่อมต่อแบตเตอรี่แต่ละชุดผ่าน RS485B จากเอาต์พุตของเครื่องหลักไปยังอินพุตของแพ็กถัดไป จากนั้นต่อไปยังแพ็กที่ 3 และ 4
แพ็กที่สื่อสารกับอินเวอร์เตอร์ต้องเป็นเครื่องหลักที่ที่อยู่ 1<
ขั้นตอนที่ 5: การต่อลงกราวด์
เชื่อมต่อขั้วกราวด์ของแบตเตอรี่แต่ละชุดเข้ากับกราวด์ของระบบ (ขั้วกราวด์ที่แผงเดินสายด้านล่าง)
ขั้นตอนที่ 6: เชื่อมต่อสายไฟต่อขนานและอินเวอร์เตอร์
ใช้สายไฟต่อขนานสีแดง/ดำเชื่อมต่อแพ็กทั้งหมดเข้าด้วยกัน จากนั้นเชื่อมต่อเข้ากับอินเวอร์เตอร์ ตรวจสอบขั้วไฟฟ้าทุกขั้นตอน
หากมีมากกว่า 4 แพ็ก ให้ใช้บัสบาร์ก่อนถึงอินเวอร์เตอร์เมื่อทำได้
ขั้นตอนที่ 7: เชื่อมต่อการสื่อสาร BMS ของอินเวอร์เตอร์
ใช้สาย BMS เชื่อมต่อพอร์ต RS485A หรือ CAN ของเครื่องหลักเข้ากับอินเวอร์เตอร์ (โปรโตคอลและพินขึ้นอยู่กับยี่ห้ออินเวอร์เตอร์—ดูหัวข้อ 9.6 ในคู่มือ)
ขั้นตอนที่ 8: เปิดเครื่องตามลำดับและตรวจสอบการสื่อสาร
หลังจากเดินสายและตั้งค่า DIP เสร็จสมบูรณ์:
- เปิดฝั่งแบตเตอรี่ก่อน
- จากนั้นจึงเปิดอินเวอร์เตอร์
- ยืนยันว่าอินเวอร์เตอร์อ่านข้อมูลแบตเตอรี่ได้ (SOC, แรงดันไฟฟ้า, จำนวนแพ็ก เป็นต้น)
หากมีข้อมูลแบตเตอรี่แสดงบนอินเวอร์เตอร์ แสดงว่าการสื่อสาร BMS และการตั้งค่าที่อยู่ DIP น่าจะถูกต้อง
