คู่มือฟิวส์แบตเตอรี่สำหรับการป้องกันวงจร

ฟิวส์แบตเตอรี่อาจเป็นส่วนประกอบขนาดเล็ก แต่มีบทบาทสำคัญในการปกป้องระบบพลังงานแสงอาทิตย์ ยานยนต์ หรือ RV ของคุณจากความเสียหายของสายไฟ ความล้มเหลวของแบตเตอรี่ หรือแม้แต่ไฟไหม้

ในบทความนี้ เราจะสำรวจ ฟิวส์แบตเตอรี่ทำหน้าที่อะไร วิธีเลือกขนาดที่ถูกต้อง ตามแรงดันไฟฟ้า โหลด และตำแหน่งฟิวส์ในระบบของคุณ และวิธีติดตั้งอย่างปลอดภัย ไม่ว่าคุณจะปกป้องแบตเตอรี่ในระบบพลังงานแสงอาทิตย์ ระบบสำรอง หรือรถยนต์ การเข้าใจการทำงานของฟิวส์แบตเตอรี่เป็นสิ่งจำเป็นสำหรับระบบพลังงานใดๆ

ฟิวส์แบตเตอรี่ทำหน้าที่อะไร

ฟิวส์แบตเตอรี่เป็นอุปกรณ์ป้องกันกระแสเกินที่สำคัญซึ่งออกแบบมาเพื่อหยุดการไหลของไฟฟ้าโดยการหลอมละลายเมื่อกระแสเกินระดับที่ปลอดภัย การกระทำนี้ช่วยปกป้องระบบของคุณจากความเสียหายของอุปกรณ์ สายไฟที่ละลาย และอันตรายจากไฟไหม้ที่อาจเกิดขึ้น

ในขณะที่ฟิวส์และเบรกเกอร์วงจรแบตเตอรี่ มีวัตถุประสงค์เดียวกัน ฟิวส์จะตอบสนองได้รวดเร็วกว่าเมื่อเกิดวงจรลัดวงจรหรือการโอเวอร์โหลด การตอบสนองที่รวดเร็วนี้ทำให้ฟิวส์มีประสิทธิภาพเป็นพิเศษในระบบ DC ที่มีความเสี่ยงสูง เช่น ระบบพลังงานแสงอาทิตย์ ยานพาหนะ หรือ RV ที่มีกระแสไฟฟ้ากระชากขนาดใหญ่ซึ่งอาจเป็นอันตราย

ขนาดฟิวส์สำหรับแบตเตอรี่

การกำหนดขนาดฟิวส์แบตเตอรี่ที่เหมาะสมเริ่มต้นด้วยการเข้าใจว่าระบบของคุณดึงกระแสไฟฟ้าเท่าใด ดังนั้น ขนาดฟิวส์ใน ตำแหน่งต่าง ๆ ในระบบจึง แตกต่างกัน

หมายเหตุ:
BMS ปกป้องแบตเตอรี่ ในขณะที่ฟิวส์ปกป้องสายไฟเป็นหลัก ดังนั้นค่ากระแสไฟฟ้าของฟิวส์ควร ต่ำกว่าความสามารถในการรับกระแสของสายแบตเตอรี่

ขนาดฟิวส์ระหว่างแบตเตอรี่และอินเวอร์เตอร์ - ตอนที่ 1

ฟิวส์ระหว่างแบตเตอรี่และอินเวอร์เตอร์มักจะมีขนาดใหญ่ที่สุดในระบบแบตเตอรี่ของคุณ เพราะอินเวอร์เตอร์สามารถดึงกระแสไฟฟ้าสูงมาก โดยเฉพาะในช่วงเริ่มต้นหรือภายใต้ภาระหนัก

1️⃣ เมื่อ แบตเตอรี่เชื่อมต่อแบบอนุกรม กระแสไฟฟ้าจะคงที่ ดังนั้นโดยปกติคุณจะต้องใช้ฟิวส์เดี่ยวบนสายบวกที่นำไปยังอินเวอร์เตอร์ ในการคำนวณขนาดฟิวส์ที่ถูกต้องสำหรับแบตเตอรี่แบบอนุกรม ให้ใช้สูตรนี้:

กระแสไฟฟ้าฟิวส์ = กำลังไฟฟ้าที่ระบุของอินเวอร์เตอร์ ÷ ประสิทธิภาพ ÷ แรงดันแบตเตอรี่ × 1.25

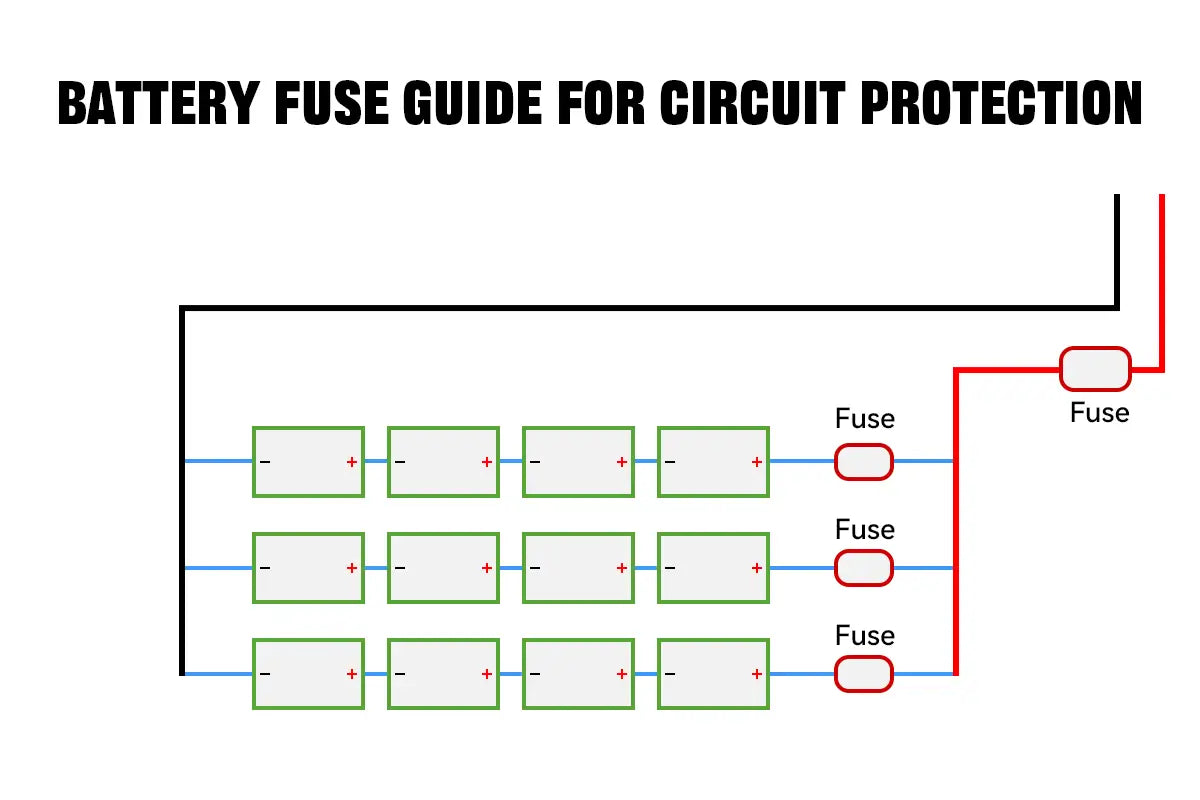

2️⃣ สำหรับระบบที่ใช้ แบตเตอรี่แบบขนานหรือแบบอนุกรม-ขนาน แต่ละสายขนานควรมีฟิวส์แยกต่างหาก เพื่อป้องกันสายที่มีปัญหาไม่ให้ทำให้เกิดความไม่สมดุลหรือย้อนกลับไปยังสายอื่น เนื่องจากกระแสไฟฟ้าในระบบจะแบ่งเท่า ๆ กันระหว่างแบตเตอรี่ขนาน คุณต้อง หาร กำลังไฟฟ้าของอินเวอร์เตอร์ ตามจำนวนสายขนาน สูตรที่อัปเดตคือ:

กระแสไฟฟ้าฟิวส์ = กำลังไฟฟ้าที่ระบุของอินเวอร์เตอร์ ÷ จำนวนสายขนาน ÷ ประสิทธิภาพ ÷ แรงดันแบตเตอรี่ × 1.25

สุดท้าย หลังจากที่แบตเตอรี่แบบขนานถูกรวมกัน ควรติดตั้งฟิวส์เดี่ยวบนสายบวกหลัก ที่เชื่อมต่อแบตเตอรี่แบงค์กับอินเวอร์เตอร์ ฟิวส์นี้ควรกำหนดขนาดตาม ความต้องการกระแสไฟฟ้ารวมของอินเวอร์เตอร์ เช่นเดียวกับการตั้งค่าระบบแบบอนุกรมเท่านั้น

ขนาดฟิวส์ระหว่างแบตเตอรี่และคอนโทรลเลอร์ชาร์จ - ตอนที่ 2

การกำหนดขนาดฟิวส์ระหว่างแบตเตอรี่และคอนโทรลเลอร์ชาร์จขึ้นอยู่กับ กระแสไฟฟ้าสูงสุดที่คอนโทรลเลอร์ชาร์จออกแบบมาให้รองรับ เนื่องจากคอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์ควบคุมกระแสไฟฟ้าชาร์จ กระแสไฟฟ้าที่ไหลจากคอนโทรลเลอร์ไปยังแบตเตอรี่จึงค่อนข้างคงที่

ในการกำหนดขนาดฟิวส์ระหว่างคอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์กับแบตเตอรี่แบงค์ ให้ใช้สูตรนี้:

กระแสไฟฟ้าฟิวส์ = กระแสไฟฟ้าที่ระบุของคอนโทรลเลอร์ชาร์จ × 1.25

ดังนั้น ฟิวส์ 100A จึงเพียงพอที่จะปกป้องวงจรระหว่าง คอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์ 80A กับแบตเตอรี่แบงค์

ฟิวส์ Interrupt Capacity Current คืออะไร

นอกจากขนาดช่วงแอมป์ของฟิวส์แล้ว ICC (Interrupting Capacity Current) ของฟิวส์ก็เป็นปัจจัยสำคัญเมื่อเลือกฟิวส์แบตเตอรี่ แตกต่างจากช่วงแอมป์ที่กำหนดกระแสต่อเนื่องที่ฟิวส์สามารถรับได้ ICC หมายถึงกระแสความผิดพลาดสูงสุดที่ฟิวส์สามารถตัดได้อย่างปลอดภัยโดยไม่ระเบิดหรือทำให้วงจรหรือสิ่งแวดล้อมเสียหาย ที่แรงดันไฟฟ้าที่ระบุหรือต่ำกว่า เช่น ฟิวส์ที่จัดอันดับ 6,000 แอมป์ที่ 32V DC ไม่สามารถถือว่าปลอดภัยที่ 48V

สิ่งสำคัญคือต้องแน่ใจว่ากระแสลัดวงจรของแบตเตอรี่ ซึ่งมักจะมากกว่าความจุ 10 เท่าหรือมากกว่า อยู่ในขอบเขตการจัดอันดับ ICC ของฟิวส์เพื่อความปลอดภัย

ฟิวส์ประเภทต่าง ๆ มีการจัดอันดับ ICC แตกต่างกัน ซึ่งเราจะกล่าวถึงในภายหลัง

วิธีเชื่อมต่อฟิวส์กับแบตเตอรี่

ในทางทฤษฎี ฟิวส์ควรติดตั้งระหว่างแบตเตอรี่กับส่วนประกอบทั้งต้นน้ำและปลายน้ำ เช่น อินเวอร์เตอร์ คอนโทรลเลอร์ชาร์จ หรือกล่องฟิวส์ DC

📌 เพื่อปกป้องสายไฟ ฟิวส์ควรเชื่อมต่อกับสายบวกที่ออกจากแบตเตอรี่เสมอ การวางตำแหน่งนี้ช่วยให้ฟิวส์ตัดการจ่ายไฟทันทีหากเกิดความผิดปกติในวงจรที่เชื่อมต่อ

📌 เพื่อให้ความยาวของสายไฟที่ไม่มีการป้องกันน้อยที่สุดและลดความเสี่ยงไฟไหม้ในกรณีที่เกิดไฟฟ้าลัดวงจรใกล้แบตเตอรี่ ควรติดตั้งฟิวส์ให้ใกล้กับขั้วแบตเตอรี่มากที่สุด การวางฟิวส์ห่างออกไปจะทำให้มีส่วนของสายไฟที่เสี่ยงต่อกระแสสูงก่อนที่ฟิวส์จะทำงาน

อย่างไรก็ตาม ในการติดตั้งจริง ตำแหน่งและระยะทางที่แน่นอนของฟิวส์อาจแตกต่างกันตามข้อพิจารณาในทางปฏิบัติ เช่น ในช่องแบตเตอรี่ที่แคบ ฟิวส์อาจถูกวางห่างออกไปเล็กน้อยเพื่อให้เข้าถึงได้ง่ายและปลอดภัยสำหรับการตรวจสอบหรือเปลี่ยน

นอกจากนี้ ประเภทของฟิวส์แบตเตอรี่ที่ใช้ยังส่งผลต่อสถานที่ติดตั้ง มาดูประเภทต่าง ๆ ของฟิวส์แบตเตอรี่กัน

ประเภทของฟิวส์แบตเตอรี่

ฟิวส์ DC ใช้เพื่อปกป้องระบบแบตเตอรี่จากความผิดปกติกระแสเกิน ป้องกันความเสียหายของสายไฟ อุปกรณ์เสียหาย และความเสี่ยงไฟไหม้ การเลือกประเภทฟิวส์ที่ถูกต้องขึ้นอยู่กับแรงดันไฟฟ้า กระแส สิ่งแวดล้อม และวิธีการติดตั้งของระบบของคุณ

ด้านล่างนี้คือประเภทฟิวส์ DC ที่ใช้บ่อยที่สุดในระบบแบตเตอรี่ของแสงอาทิตย์ RV ทางทะเล และยานยนต์:

ฟิวส์ ANL คืออะไร

ฟิวส์ ANL เป็นฟิวส์ที่มีกระแสสูงและยึดด้วยสกรู มักใช้ในระบบพลังงานแสงอาทิตย์ RV และทางทะเล โดยปกติจะติดตั้งแบบอินไลน์บนสายบวกระหว่างแบตเตอรี่กับส่วนประกอบสำคัญ เช่น อินเวอร์เตอร์หรือคอนโทรลเลอร์ชาร์จ และยังง่ายต่อการตรวจสอบด้วยฝาครอบโปร่งใสหรือที่ยึดแบบเปิด

ฟิวส์ ANL โดยทั่วไปมีการจัดอันดับสำหรับกระแสตัดวงจรสูงสุดถึง 6,000 แอมป์ที่ 32V DC ดังนั้นจึงสามารถใช้ได้เฉพาะในระบบแบตเตอรี่ 12V หรือ 24V เท่านั้น

ฟิวส์ MRBF คืออะไร

ฟิวส์ MRBF เป็นฟิวส์ขนาดกะทัดรัดแบบติดสตัดออกแบบให้ติดตั้งตรงกับขั้วแบตเตอรี่ หมุนสกรูเข้ากับโพสต์บวกของแบตเตอรี่ ทำหน้าที่เป็นทั้งฟิวส์และขั้วต่อ สายโหลดจะเชื่อมต่อกับด้านบนของฟิวส์ เหมาะสำหรับการจัดวางในพื้นที่แคบ เช่น เรือและรถ RV

ด้วยค่าการตัดกระแสสูงสุดถึง 10,000 แอมป์และแรงดันไฟฟ้าปกติประมาณ 58V DC ฟิวส์ MRBF เป็นตัวเลือกที่ดีสำหรับระบบแบตเตอรี่ขนาดกะทัดรัดที่ต้องการการเดินสายที่สะอาดและมีประสิทธิภาพ

ฟิวส์ MEGA คืออะไร

ฟิวส์ MEGA เป็นฟิวส์แบบยึดสกรูที่ทนทาน ออกแบบมาสำหรับการป้องกันกระแสระดับกลางถึงสูง คล้ายกับฟิวส์ ANL แต่มีขนาดกะทัดรัดกว่าและมักมีการระงับอาร์คที่ดีกว่า แม้จะไม่มีฟีเจอร์ตรวจสอบด้วยสายตาโดยตรง

ค่าการตัดกระแสของพวกมันมักอยู่ระหว่าง 2,000 ถึง 3,000 แอมป์ โดยมีแรงดันไฟฟ้าระหว่าง 32V ถึง 58V DC ขึ้นอยู่กับรุ่น

ฟิวส์ MIDI คืออะไร

ฟิวส์ MIDI เป็น รุ่นขนาดเล็กกว่า ของ MEGA ติดตั้งด้วยสกรูในที่ยึดฟิวส์เฉพาะ ฟิวส์ MIDI รองรับกระแส 30A ถึง 200A โดยมีแรงดันไฟฟ้าสูงสุดถึง 58V DC และความสามารถในการตัดกระแสประมาณ 1,000 ถึง 2,000 แอมป์ ขนาดกะทัดรัดและประสิทธิภาพดีทำให้เหมาะสำหรับวงจรกำลังระดับกลางที่ไม่ต้องการค่าการตัดกระแสสูง

ฟิวส์คลาส T คืออะไร

ฟิวส์คลาส T มีค่าการตัดกระแสสูงมากถึง 200,000 แอมป์ เหมาะสำหรับระบบอินเวอร์เตอร์ขนาดใหญ่ แบตเตอรี่แบงค์ และการจัดเก็บพลังงานเชิงพาณิชย์หรืออุตสาหกรรม

ฟิวส์เหล่านี้ทำงานเร็วและติดตั้งใกล้แบตเตอรี่โดยใช้ที่ยึดเฉพาะ การป้องกันความเร็วสูงและการระงับอาร์คที่แข็งแรงทำให้เป็นตัวเลือกที่ปลอดภัยที่สุดสำหรับระบบ DC กำลังสูง โดยเฉพาะอย่างยิ่งที่ทำงานที่แรงดันสูงและมีศักยภาพกระแสลัดวงจรสูง

ฟิวส์แบบใบมีดคืออะไร

ฟิวส์แบบใบมีดเป็นฟิวส์ขนาดเล็กแบบเสียบที่ใช้กันทั่วไปในวงจรยานยนต์และวงจร DC กำลังต่ำ พวกมันไม่ได้ออกแบบมาสำหรับการใช้งานกระแสสูง โดยมีค่าการตัดกระแสปกติไม่เกิน 1,000 แอมป์และแรงดันไฟฟ้าต่ำ

แม้จะไม่เหมาะสำหรับการป้องกันแบตเตอรี่หลัก แต่ฟิวส์แบบใบมีดเหมาะสำหรับป้องกันส่วนประกอบแต่ละชิ้น เช่น ระบบไฟ ปั๊ม หรือวงจรสาขาภายในระบบโซลาร์เซลล์

คำถามที่พบบ่อยเกี่ยวกับฟิวส์แบตเตอรี่

ฉันจำเป็นต้องถอดแบตเตอรี่ออกเพื่อเปลี่ยนฟิวส์หรือไม่?

ใช่ แนะนำให้ถอดแบตเตอรี่ออกก่อนเปลี่ยนฟิวส์ การถอดแบตเตอรี่ออกช่วยให้คุณปลอดภัยโดยป้องกันการลัดวงจรหรือไฟฟ้าช็อตโดยไม่ตั้งใจขณะจัดการกับฟิวส์ ควรใช้เครื่องป้องกันที่เหมาะสมและปฏิบัติตามขั้นตอนความปลอดภัยเมื่อทำงานกับระบบแบตเตอรี่เสมอ

วิธีตรวจสอบฟิวส์แบตเตอรี่?

ในการตรวจสอบฟิวส์แบตเตอรี่ ให้แน่ใจก่อนว่าได้ถอดแบตเตอรี่ออกเพื่อความปลอดภัย จากนั้นตรวจสอบฟิวส์ด้วยสายตาเพื่อหาสัญญาณความเสียหาย เช่น เส้นไส้ขาด สีเปลี่ยน หรือรอยไหม้

สำหรับการทดสอบที่แม่นยำยิ่งขึ้น ให้ใช้มัลติมิเตอร์ที่ตั้งค่าเป็นโหมดความต่อเนื่องหรือความต้านทานเพื่อตรวจสอบว่าฟิวส์ยังสมบูรณ์หรือไม่ ฟิวส์ที่ขาดจะไม่แสดงความต่อเนื่องหรือมีความต้านทานเป็นอนันต์
