Roger Haug vive en la isla de Bonaire, un territorio holandés soleado y remoto en el Caribe. Como Gerente de Operaciones de Buceo de un gran resort local de buceo, Roger aporta tanto experiencia técnica práctica como conocimientos eléctricos certificados.

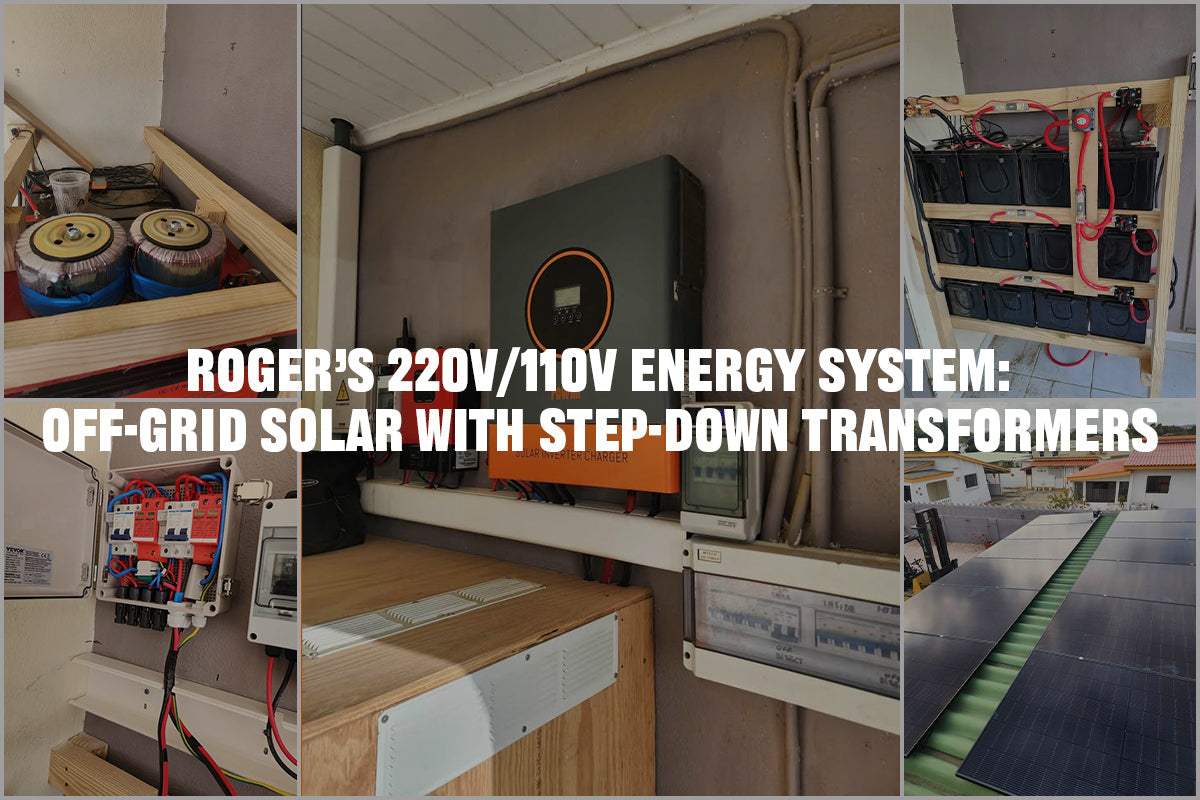

Roger reconfiguró su hogar, que anteriormente funcionaba con una red trifásica de 220V/110V, para operar únicamente con energía solar. Para acomodar dispositivos domésticos de 220V y 110V, diseñó una configuración donde el inversor entrega 220V AC, parte de los cuales se reduce a 110V usando dos transformadores dedicados.
En comparación con los inversores de 110V, los inversores solares de 220V suelen ser ligeramente más económicos. Especialmente, para regiones donde se usan dispositivos de 220V y 110V, la configuración de Roger sirve como una referencia solar DIY altamente práctica y rentable.
Fuente de energía de almacenamiento solar, generador y batería

El sistema de energía fuera de la red de Roger se alimenta con paneles solares, un gran banco de baterías y un generador de respaldo. En el centro está el inversor POW-HVM11KW-48V, que entrega 220VAC y coordina todo el flujo de energía.
Sus 24 paneles JA Solar de 450W generan hasta 10.8 kW, alimentando las cargas del hogar y cargando un banco de baterías de 30kWh construido con doce baterías LiFePO₄ de 200Ah dispuestas en tres cadenas paralelas de cuatro en serie. Esta configuración entrega un nominal de 52.4V, perfectamente adaptado al inversor.
Como una capa adicional de resiliencia, Roger ha instalado un generador de respaldo de 5kw que puede proporcionar soporte temporal durante períodos prolongados de nubes. Sin embargo, gracias a la fuerte combinación de solar y batería, el uso del generador es mínimo y solo se requiere como último recurso.
Artículo relacionado:
Transformador reductor de 220V a 110V y distribución de carga

El inversor solar de Roger entrega una salida estable de 220V AC, que pasa por un fusible de 60A antes de llegar a un riel de alimentación compuesto por L1 y neutro. Luego, la energía se distribuye parcialmente directamente a cargas de 220V y parcialmente se dirige a un par de transformadores reductores de 220V a 110V.

Desde allí, un circuito suministra cargas directas de 220V, y otro alimenta una rama de 40A hacia dos transformadores reductores de 5kW, que convierten 220V a 110V AC, cada uno protegido por fusibles de 60A, y suministran dos circuitos separados de 110V.
Para garantizar seguridad y capacidad de corriente adecuada, Roger reemplazó todos los conductores clave durante el proceso de instalación. Las conexiones principales del inversor a la caja de fusibles se actualizaron de 2mm² a 10mm², mientras que se usaron cables de 6mm² para las líneas que conectan los rieles de distribución a circuitos individuales.
Además, la potencia del generador tiene un interruptor en Y, ya sea para la entrada del inversor, o para cortar la salida del inversor y conectar directamente al riel de 220V. Desde allí alimenta grupos de 220 y la entrada de 220V de las 2 bobinas de 110V.
💡Consejos de mejora:
Reemplazar los fusibles de 220V en el lado del riel de alimentación con un ATS (Interruptor de Transferencia Automática) puede prevenir que la corriente inversa potencial del generador fluya de regreso al circuito del inversor cuando el generador está conectado directamente al riel de alimentación.

Cargas de electrodomésticos y uso de energía
El consumo de energía de Roger está bien equilibrado entre cargas de 220V y 110V, optimizado para coincidir con su generación solar y capacidad de almacenamiento en baterías.
En el lado de 220V, las cargas incluyen una bomba de piscina, cuatro unidades de aire acondicionado, dos calentadores de agua y un refrigerador que consume aproximadamente 140Wh por hora. Normalmente, dos aires acondicionados funcionan simultáneamente para mantener la comodidad en el clima tropical. Para el agua caliente, un calentador de agua de 3kW funciona aproximadamente 10 minutos por sesión de ducha. La bomba de la piscina está controlada por un temporizador, funcionando dos veces al día durante una hora cada vez.
En el lado de 110V, los transformadores reductores suministran energía para iluminación LED y uso ocasional de electrodomésticos como una aspiradora o lavadora. Cuando están activos, las cargas de 110V varían de 0.6 a 1.6 kilovatios.
Gracias a la integración perfecta de energía solar, un generador de respaldo y un transformador de 220V a 110V, el sistema 100 % fuera de la red de Roger ha estado funcionando de manera confiable desde el 21 de abril, cubriendo constantemente su consumo diario de energía de 24–28 kWh, lo que equivale a unos 800 kWh al mes y le ahorra aproximadamente 400 dólares mensuales en costos de electricidad.
