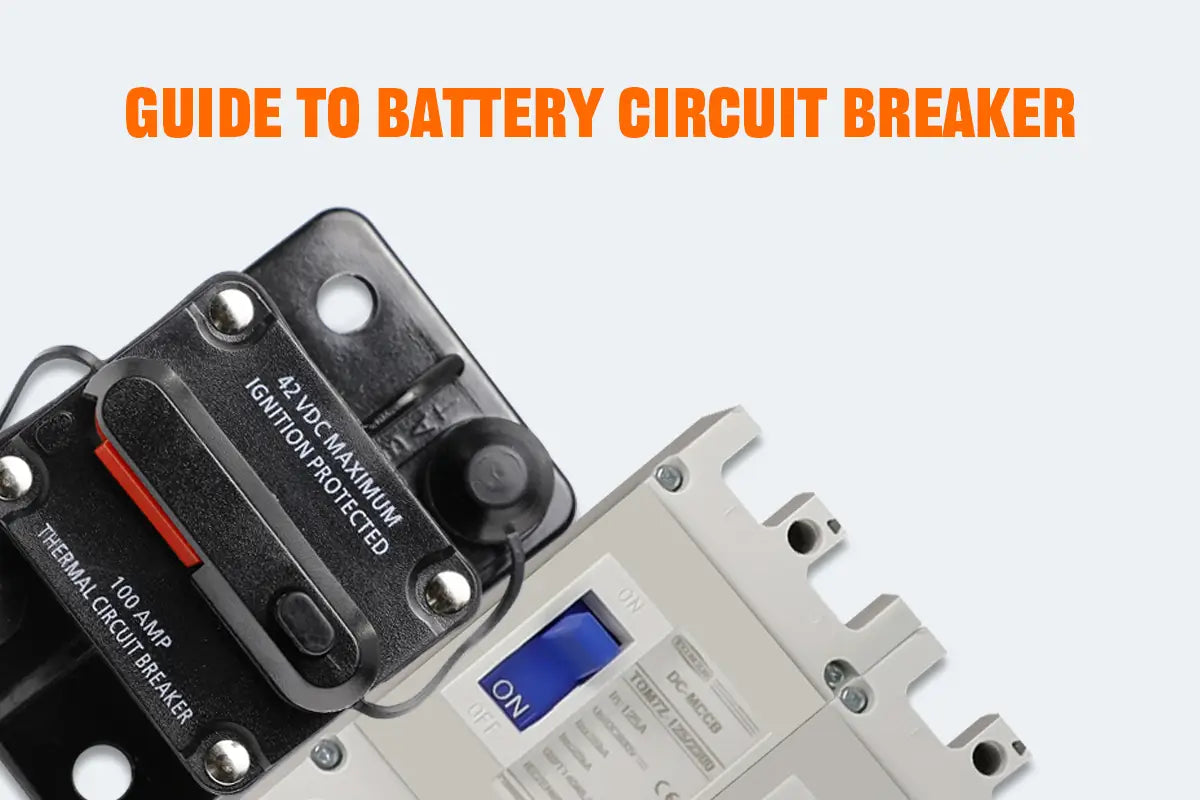

Ein Batterie-Leistungsschalter ist ein Sicherheitsgerät, das dazu entwickelt wurde, den elektrischen Stromfluss automatisch zu unterbrechen, wenn er sichere Grenzwerte überschreitet. In einem Solar-, Insel- oder Notstromsystem schützt er Ihren Batteriebank, Wechselrichter und die Verkabelung vor Schäden, die durch Kurzschlüsse, Überlastungen oder fehlerhafte Geräte verursacht werden können.
Im Gegensatz zu Sicherungen, die nach dem Auslösen ersetzt werden müssen, können Leistungsschalter manuell zurückgesetzt werden, was sie für den langfristigen Gebrauch und die Wartung bequemer macht.
Dieser Leitfaden erklärt, warum Leistungsschalter wichtig sind, wo man sie installiert und wie man sie richtig dimensioniert.
- Brauche ich einen Leistungsschalter für meine Solarbatterie
- Wo installiert man einen Leistungsschalter
- Welche Größe sollte der Leistungsschalter für die Batterie haben
- Leistungsschalter zwischen Laderegler und Batterie
- Leistungsschalter zwischen Batterie und Wechselrichter
- Kann ein Leistungsschalter als Batterie-Trennschalter dienen
Brauche ich einen Leistungsschalter für meine Solarbatterie
Ja, die Einbindung eines Leistungsschalters in eine Solarbatterie-Anlage ist nicht nur ratsam, sondern ein grundlegender Bestandteil eines sicheren und funktionalen elektrischen Systems, insbesondere bei Solar- und Inselanwendungen, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben.
Ein Batterie-Leistungsschalter ist ein schützendes elektrisches Gerät mit speziell entwickelten Lichtbogenlöschmechanismen, das den Gleichstromfluss unterbricht, wenn er sichere Werte überschreitet.
Seine Hauptfunktion besteht darin, die Batterie, den Wechselrichter, die Verkabelung und andere angeschlossene Komponenten vor Schäden durch Kurzschlüsse, Überlastungen oder Fehler zu schützen, die sonst zu Überhitzung, geschmolzenen Leitungen, beschädigten Batterieklemmen oder im schlimmsten Fall zu Bränden führen könnten.
Wo installiert man einen Leistungsschalter
Für die meisten Solarsysteme sind mindestens zwei kritische Leistungsschalter für die Batterie erforderlich: einer zwischen Batterie und Wechselrichter und ein weiterer zwischen Laderegler und Batterie.
Um die Sicherheit zu maximieren, sollte der Leistungsschalter immer so nah wie möglich physisch und praktisch am Pluspol der Batterie installiert werden.
Wenn der Leistungsschalter zu weit von der Batterie entfernt ist, bleibt der Kabelabschnitt zwischen Batterie und Leistungsschalter ungeschützt. Bei einem Fehler kann dieses ungeschützte Kabel überhitzen, seine Isolierung schmelzen, die Batterieklemmen beschädigen oder im schlimmsten Fall einen Brand verursachen.
Durch die Installation des Leistungsschalters nahe an der Batterie wird die Länge der ungeschützten Verkabelung minimiert, was das Risiko thermischer Schäden erheblich reduziert und die Gesamtsicherheit des Systems verbessert.
Welche Größe sollte der Leistungsschalter für die Batterie haben
Die Wahl der richtigen Größe des Leistungsschalters stellt sicher, dass Ihr System sicher und zuverlässig läuft. Ein zu kleiner Schalter löst zu oft aus; ein zu großer schützt Ihr System bei Fehlern möglicherweise nicht ausreichend. Die richtige Dimensionierung balanciert Sicherheit und praktische Bedienung aus.
Leistungsschalter zwischen Laderegler und Batterie
Der Stromfluss zwischen dem Laderegler und der Batterie wird vom Regler gesteuert und hängt hauptsächlich vom Solarinput ab. Er kann mit Änderungen der Sonneneinstrahlung und Umweltbedingungen schwanken, bleibt aber relativ stabil und vorhersehbar.
Um die Mindestgröße des Leistungsschalters für die Verbindung zwischen Laderegler und Batterie zu bestimmen, sollten Sie den Nennstrom des Ladereglers mit 1,25 multiplizieren.
Beispielsweise ergibt sich bei einem 60-Ampere-Laderegler multipliziert mit 1,25 ein Wert von 75 Ampere. Sie würden dann auf die nächsthöhere Standardgröße aufrunden, also 80 Ampere.
Leistungsschalter zwischen Batterie und Wechselrichter
Der Strom zwischen Batterie und Wechselrichter ist deutlich höher als auf der Seite des Ladereglers, da die Batterie mit einer viel niedrigeren Gleichspannung arbeitet. Um die erforderliche Leistung für Wechselstromverbraucher zu liefern, muss mehr Strom von der Batterie fließen.
Die Dimensionierung des Leistungsschalters für diese Verbindung erfordert eine genauere Berechnung, die sowohl die Leistungsanforderung als auch die Effizienz des Wechselrichters berücksichtigt. Die Größe des Leistungsschalters kann mit folgender Formel bestimmt werden:
Schalterstromstärke = Wechselrichterleistung in Watt ÷ Batteriespannung ÷ Wechselrichtereffizienz × 1,25
Für eine 12V-Batterie, die einen 2000W-Wechselrichter mit 91 % Effizienz versorgt, wird ein Leistungsschalter mit etwa 180 Ampere empfohlen. Für einen 1500W-Wechselrichter mit derselben Effizienz ist ein Schalter mit etwa 135 Ampere geeignet.
Hinweis:
Folgen Sie immer den Empfehlungen des Herstellers, wenn diese verfügbar sind.
Kann ein Leistungsschalter als Batterie-Trennschalter dienen
Ja, ein richtig dimensionierter Gleichstrom-Leistungsschalter kann als manueller Batterie-Trennschalter dienen, sollte aber nur in wichtigen Situationen verwendet werden.
Leistungsschalter sind Schutzgeräte und nicht für häufiges manuelles Schalten gedacht. Wiederholte Betätigung kann mit der Zeit zu Verschleiß oder Schäden führen.
Für regelmäßiges Trennen ist es besser, einen speziellen Batterie-Trennschalter zu verwenden. Beachten Sie jedoch, dass nicht alle Trennschalter für das Schalten unter Last ausgelegt sind. In solchen Fällen müssen Sie vor dem Betätigen des Schalters einen vorgelagerten Leistungsschalter ausschalten.
