عند بناء نظام طاقة شمسية، يُعد توصيل الألواح الشمسية على التوازي طريقة عملية لزيادة التيار مع الحفاظ على الجهد ثابتًا. هذا التوصيل شائع في أنظمة 12 فولت أو 24 فولت حيث ترغب في شحن البطاريات بأمان أو تشغيل محولات منخفضة الجهد. في هذا الدليل، سنرشدك إلى كيفية توصيل الألواح الشمسية على التوازي، بما في ذلك مخططات الأسلاك، نصائح السلامة، والرؤى التقنية الأساسية.
ماذا يعني توصيل الألواح الشمسية على التوازي
عندما نتحدث عن توصيل الألواح الشمسية على التوازي، فإننا نشير إلى تكوين يتم فيه توصيل جميع الأطراف الموجبة للألواح معًا، وجميع الأطراف السالبة معًا. هذا يخلق دائرة يكون فيها الجهد ثابتًا كما في اللوح الواحد، بينما يزداد التيار الكلي مع كل لوح إضافي.

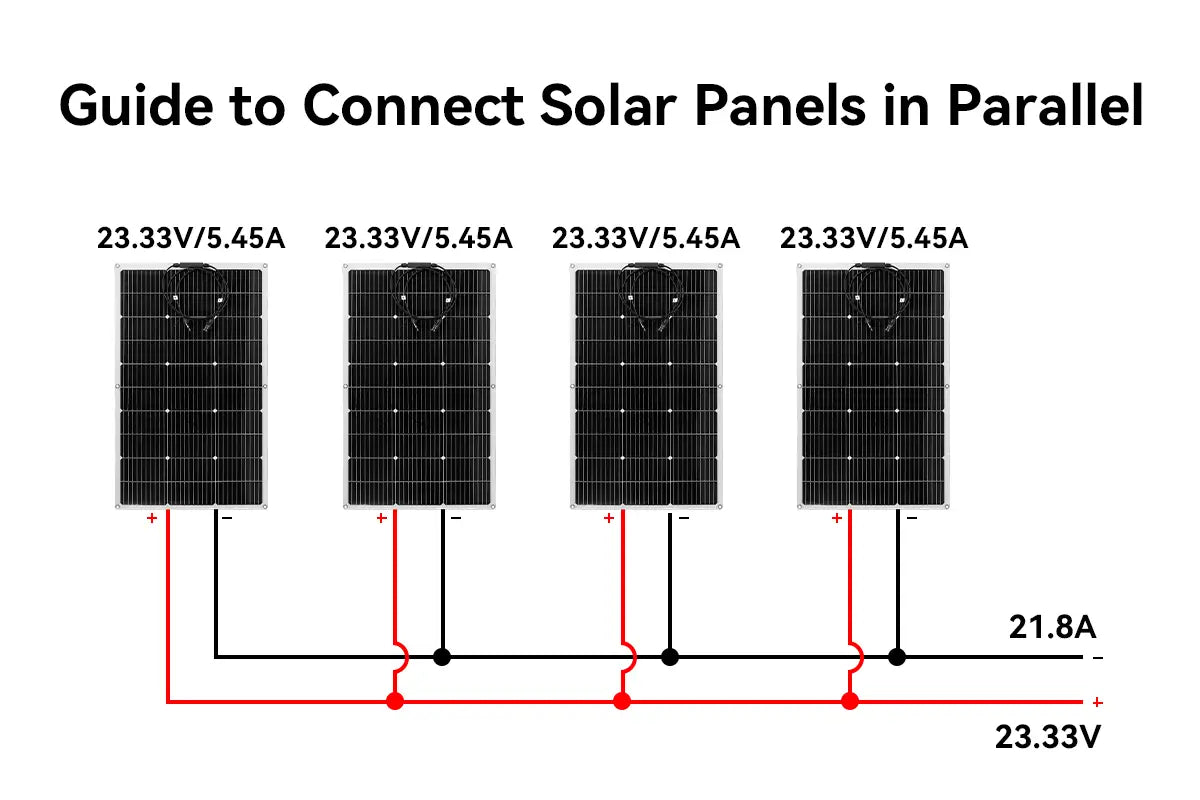

على سبيل المثال، توصيل أربعة ألواح شمسية بجهد 12 فولت وقدرة 100 واط على التوازي يحافظ على الجهد عند 23.33 فولت، لكنه يزيد التيار من 5.45 أمبير إلى 21.8 أمبير.
هل تحتاج إلى توصيل الألواح الشمسية على التوازي
يتوقف قرار توصيل الألواح الشمسية على التوالي أو التوازي على متطلبات جهد النظام، والظروف البيئية، وأهداف التصميم العامة. يوفر التوصيل على التوازي عدة مزايا، لكنه يأتي أيضًا مع بعض القيود.
دعونا نستعرض الجانبين:
مزايا توصيل الألواح الشمسية على التوازي
واحدة من أكبر مزايا التوصيل على التوازي هي مرونته. بما أن كل لوح يعمل بشكل مستقل، فإن التظليل أو العطل في لوح واحد لا يؤثر بشكل كبير على أداء الألواح الأخرى. هذا يجعل الأنظمة المتوازية أكثر تحملاً في الظروف الواقعية حيث يكون التظليل الجزئي أمرًا لا مفر منه.
بالإضافة إلى ذلك، تسمح التوصيلات على التوازي بـ:
- الحفاظ على جهد نظام منخفض وآمن للبطارية، مثالي لأنظمة 12 فولت أو 24 فولت
- زيادة تيار الشحن، مما يؤدي إلى أوقات شحن أسرع للبطارية
- توسيع النظام بسهولة عن طريق إضافة المزيد من الألواح لاحقًا دون الحاجة لإعادة توصيل كامل المصفوفة
- العمل بشكل جيد مع وحدات التحكم PWM، التي تعمل بأفضل شكل عندما يكون جهد اللوح الشمسي قريبًا من جهد البطارية
عيوب توصيل الألواح على التوازي
مع ذلك، لا يكون التوصيل على التوازي دائمًا الخيار الأكثر كفاءة. أحد التحديات الرئيسية هو التعامل مع زيادة التيار، مما يتطلب كابلات أكثر سمكًا وقواطع أو فيوزات مناسبة لمنع ارتفاع درجة الحرارة. بالإضافة إلى ذلك، بسبب انخفاض الجهد نسبيًا، يصبح هبوط الجهد أكثر أهمية في الكابلات الطويلة.
تشمل الاعتبارات الأخرى:
- تكلفة كابلات أعلى بسبب الحاجة إلى أسلاك ذات مقطع أكبر
- زيادة نقاط التوصيل، مما قد يزيد من التعقيد ووقت التركيب
إذا كان نظامك قريبًا من وحدة التحكم بالشحن أو المحول، وتعمل مع بطاريات منخفضة الجهد، فإن هذه العيوب عادة ما تكون قابلة للإدارة. لكن في التركيبات الأكبر، قد يكون الجمع بين التوصيل على التوالي والتوازي أكثر ملاءمة.
كيفية توصيل الألواح الشمسية على التوازي
الآن بعد أن غطينا النظرية، دعونا نرى كيفية إجراء هذه التوصيلات عمليًا. العملية بسيطة لكنها تتطلب الانتباه للتفاصيل لضمان السلامة والأداء الأمثل.
الخطوة 1. حساب عدد الألواح الشمسية التي يمكن توصيلها على التوازي
ابدأ بفحص الملصق أو ورقة البيانات على كل لوح شمسي للتأكد من أن جميع الألواح لها نفس تصنيف الجهد الاسمي.
هناك عاملان رئيسيان يحددان الحد الأعلى لعدد الألواح الشمسية التي يمكنك توصيلها على التوازي دون خطر تلف أو إيقاف تشغيل معداتك:
1. حد القدرة الكلية (الواط)
يجب ألا تتجاوز القدرة المجمعة لجميع الألواح الشمسية المتصلة معًا الحد الأقصى لقدرة الإدخال الكهروضوئية لوحدة العاكس أو وحدة التحكم بالشحن.
2. حد التيار الكلي
نظرًا لأن توصيل الألواح على التوازي يجمع التيارات، يجب ألا يتجاوز التيار القصير الكلي (Isc) للمصفوفة الشمسية الحد الأقصى لتصنيف التيار الداخل لوحدة العاكس أو وحدة التحكم بالشحن.
على سبيل المثال، إذا كنت تستخدم وحدة تحكم شحن شمسية بتيار 25 أمبير مصنفة لجهود إدخال أقل من 60 فولت، وكان كل لوح شمسي بقدرة 50 واط له تيار قصير (Isc) بقيمة 2.73 أمبير، فيمكنك توصيل ما يصل إلى 9 قطع بأمان.
الخطوة 2. ترتيب الألواح الشمسية وتحضير المتطلبات
بعد تأكيد عدد الألواح المتوازية، خطط لتخطيط النظام وحضر الملحقات اللازمة لتوصيل آمن للألواح الشمسية.
- موصلات فرعية MC4 (مثل أنواع 2 إلى 1، 3 إلى 1) أو صندوق تجميع مع قضبان توصيل مدمجة لربط عدة ألواح شمسية على التوازي بشكل مرتب وآمن.
- كابل بمقاس مناسب، مصنف لتحمل التيار الكلي المتدفق عبر الدائرة المتوازية.
- مفتاح فصل التيار المستمر DC disconnect switch يُستخدم لإيقاف تشغيل مدخل الطاقة الشمسية بأمان أثناء الصيانة أو الطوارئ، كما هو مطلوب في معايير السلامة الكهربائية في العديد من المناطق.
الخطوة 3. توصيل الألواح الشمسية على التوازي
مع تخطيط نظامك وتحضير المكونات، قم بتوصيل جميع الأطراف الموجبة للألواح معًا وجميع الأطراف السالبة معًا. تحقق دائمًا من القطبية قبل التوصيل، وتأكد من أن جميع الوصلات محكمة ومقاومة للعوامل الجوية.
الخطوة 4. التوصيل بوحدة التحكم بالشحن وتشغيل النظام بأمان
قم بتوصيل المخرج الموجب والسالب المجمّع إلى أطراف مدخل الطاقة الشمسية في وحدة التحكم بالشحن. استخدم قاطع دائرة تيار مستمر بينهما لزيادة السلامة. عند التشغيل، أغلق قاطع البطارية أولاً، ثم قاطع مصفوفة الألواح الشمسية، لضمان تهيئة النظام بشكل صحيح وتجنب أخطاء بدء التشغيل.
الأسئلة الشائعة حول توصيل الألواح الشمسية على التوازي
هل يمكن توصيل ألواح شمسية بقدرات مختلفة على التوازي؟
من الأفضل دائمًا استخدام ألواح شمسية بنفس الجهد، التيار، القدرة، ومن نفس العلامة التجارية عند التوصيل على التوازي.
مطابقة المواصفات تضمن توزيع التيار بشكل متوازن، أقصى كفاءة، وتقليل مخاطر خسائر عدم التطابق. قد تستجيب الألواح من علامات تجارية مختلفة بشكل مختلف للضوء، التظليل، أو درجة الحرارة، مما يؤدي إلى أداء ضعيف أو خلل في النظام.
كحل أخير، يمكنك توصيل ألواح شمسية بقدرات مختلفة على التوازي فقط إذا كانت لها نفس تصنيف الجهد. هذا يقلل من عدم الكفاءة ويتجنب مشاكل التدفق العكسي، لكنه غير موصى به إلا إذا لم يكن لديك خيار آخر.
هل هناك حاجة إلى دايود تجاوز في الألواح الشمسية المتصلة على التوازي؟
لا، لا يُطلب دايود تجاوز بشكل صارم عند توصيل الألواح الشمسية على التوازي، لأن كل لوح يعمل بشكل مستقل ويوفر التيار للنظام بمفرده. إذا تعرض لوح للتظليل أو تعطل، فإنه يقلل فقط من مساهمته في التيار الكلي. وتستمر الألواح الأخرى في إنتاج الطاقة بكامل طاقتها.
